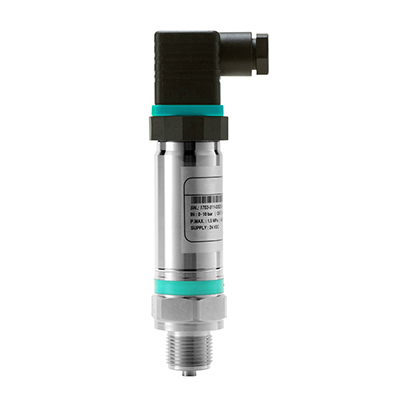

IFM易福门 PM1704和德国HOWD霍沃德 HWPB1 通用型压力变送器对比

电子压力传感器

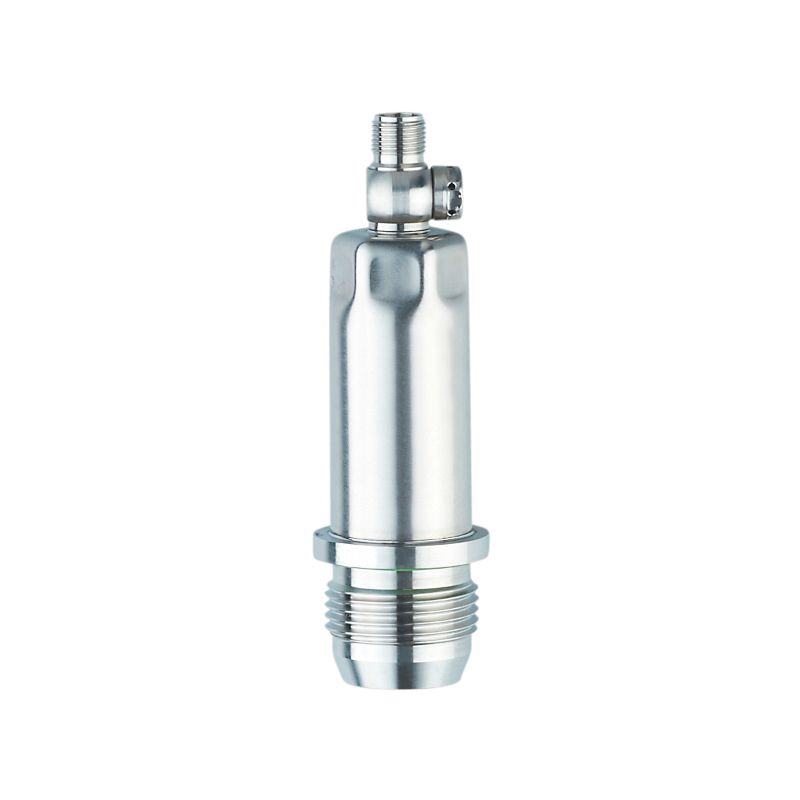

PM1704

PM-010-REA01-E-ZVG/US





---

IFM易福门 PM1704的相关技术参数

产品特征
输出信号	模拟信号; IO-Link; (可配置)
测量范围	-1...10 bar -14.5...145 psi -100...1000 kPa -0.1...1 MPa
系统接口	螺纹连接 G 1 外螺纹 Aseptoflex Vario
应用
特殊的性能	镀金触点
测量元件	陶瓷电容式压力测量元件
温度监控	否
应用	flush mountable for the food and beverage industry
介质	粘稠介质或者含有颗粒物的液体; 液体和气体介质
介质温度 [°C]	-25...125; (150 max. 1h)
爆破压力最小值	150 bar 2175 psi 15 MPa
抗压强度	50 bar 725 psi 5 Mpa
耐真空 [mbar]	-1000
压力	相对压力; 真空
齐平安装	有
允许工作压力的最大值（用于应用程序符合CRN标准） [bar]	50
电气数据
工作电压 [V]	18...30 DC
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
Watchdog集成看门狗电路	有
2-线
电流损耗 [mA]	3.5...21.5
开机延迟时间 [s]	1
3-线
电流损耗 [mA]	< 45
开机延迟时间 [s]	0.5
总的输入/输出
输入和输出总数	模拟输出数量: 1
输出
输出数量	2
输出信号	模拟信号; IO-Link; (可配置)
模拟输出数量	1
模拟电流输出 [mA]	4...20; (可调整量程)
负载最大值 [Ω]	700; (Ub = 24 V; (Ub - 9 V) / 21.5 mA)
短路保护	有
过载保护	有
测量/设定范围
测量范围	-1...10 bar -14.5...145 psi -100...1000 kPa -0.1...1 MPa
测量值起点	-1...8 bar -14.5...116 psi -0.1...0.8 MPa
测量值终点	1...10 bar 14.5...145 psi 0.1...1 MPa
设定步距	0.005 bar 0.1 psi 0.0005 MPa
出厂设定	ASP = 0.0 bar AEP = 10.0 bar
精度/偏差
重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K; Turn down 1:1)
特征曲线偏差 [测量范围值的%]	< ± 0,2; (linearity incl. hysteresis and repeatability, limit value setting to DIN EN IEC 62828-1)
线性偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
滞后偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
长时间稳定性 [测量范围值的%]	< ± 0,1; (Turn down 1:1; 每年)
温度系数零点 [测量范围值的百分比 / 10 K]	< ± 0,05; (0...70 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	< ± 0,15; (0...70 °C)
反应时间
用于模拟量输出的阻尼 (dAA) [s]	0...4
2-线
阶跃函数响应时间 模拟输出 [ms]	30
3-线
阶跃函数响应时间 模拟输出 [ms]	7
接口
通信接口	IO-Link
传递类型	COM2 (38,4 kBaud)
IO-Link revision	1.1
外形	Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000)
SIO模式	否
必需的mater port type	A
模拟过程数据	3
处理周期最小值 [ms]	3.2
支持的DeviceID	运行方式 DeviceID 默认 662
工作条件
环境温度 [°C]	-25...80
存储温度 [°C]	-40...100
外壳防护等级	IP 67; IP 68; IP 69K
认证/测试
EMC电磁兼容	DIN EN 61000-6-2   DIN EN 61000-6-3
抗冲击	DIN EN 60068-2-27 50 g (11 ms)
抗震	DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [年]	323
注意许可证	出厂证书可在www.factory-certificate.ifm下载
UL认证	UL认证编号 J021
机械技术数据
重量 [g]	282
原材料	不锈钢(1.4404 / 316L); PBT
材料(接液部件)	陶瓷 (99.9 % Al2 O3); 不锈钢(1.4435 / 316L); 表面特征值: Ra < 0,4 / Rz 4; PTFE
开关动作寿命	1亿
拧紧扭矩 [Nm]	35
系统接口	螺纹连接 G 1 外螺纹 Aseptoflex Vario
注释
包装单位	1 件
电气连接
接口	接插件: 1 x M12; 触头: 镀金的

点击返回顶层

---

IFM易福门 PM1707和德国HOWD霍沃德 HWPB1 通用型压力变送器对比

电子压力传感器

PM1707

PM-001BREA01-E-ZVG/US





---

IFM易福门 PM1707的相关技术参数

产品特征
输出信号	模拟信号; IO-Link; (可配置)
测量范围	-0.05...1 bar -50...1000 mbar -0.73...14.5 psi -5...100 kPa
系统接口	螺纹连接 G 1 外螺纹 Aseptoflex Vario
应用
特殊的性能	镀金触点
测量元件	陶瓷电容式压力测量元件
温度监控	否
应用	flush mountable for the food and beverage industry
介质	粘稠介质或者含有颗粒物的液体; 液体和气体介质
介质温度 [°C]	-25...125; (150 max. 1h)
爆破压力最小值	30000 mbar 435 psi 3000 kPa
抗压强度	10000 mbar 145 psi 1000 kPa
耐真空 [mbar]	-1000
压力	相对压力
齐平安装	有
允许工作压力的最大值（用于应用程序符合CRN标准） [bar]	10
电气数据
工作电压 [V]	18...30 DC
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
Watchdog集成看门狗电路	有
2-线
电流损耗 [mA]	3.5...21.5
开机延迟时间 [s]	1
3-线
电流损耗 [mA]	< 45
开机延迟时间 [s]	0.5
总的输入/输出
输入和输出总数	模拟输出数量: 1
输出
输出数量	2
输出信号	模拟信号; IO-Link; (可配置)
模拟输出数量	1
模拟电流输出 [mA]	4...20; (可调整量程)
负载最大值 [Ω]	700; (Ub = 24 V; (Ub - 9 V) / 21.5 mA)
短路保护	有
过载保护	有
测量/设定范围
测量范围	-0.05...1 bar -50...1000 mbar -0.73...14.5 psi -5...100 kPa
测量值起点	-50...800 mbar -0.73...11.6 psi -5...80 kPa
测量值终点	150...1000 mbar 2.18...14.5 psi 15...100 kPa
设定步距	0.5 mbar 0.01 psi 0.05 kPa
出厂设定	ASP = 0.0 mbar AEP = 1000 mbar
精度/偏差
重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K; Turn down 1:1)
特征曲线偏差 [测量范围值的%]	< ± 0,2; (linearity incl. hysteresis and repeatability, limit value setting to DIN EN IEC 62828-1)
线性偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
滞后偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
长时间稳定性 [测量范围值的%]	< ± 0,1; (Turn down 1:1; 每年)
温度系数零点 [测量范围值的百分比 / 10 K]	< ± 0,05; (0...70 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	< ± 0,15; (0...70 °C)
反应时间
用于模拟量输出的阻尼 (dAA) [s]	0...4
2-线
阶跃函数响应时间 模拟输出 [ms]	30
3-线
阶跃函数响应时间 模拟输出 [ms]	7
接口
通信接口	IO-Link
传递类型	COM2 (38,4 kBaud)
IO-Link revision	1.1
外形	Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000)
SIO模式	否
必需的mater port type	A
模拟过程数据	3
处理周期最小值 [ms]	3.2
支持的DeviceID	运行方式 DeviceID 默认 668
工作条件
环境温度 [°C]	-25...80
存储温度 [°C]	-40...100
外壳防护等级	IP 67; IP 68; IP 69K
认证/测试
EMC电磁兼容	DIN EN 61000-6-2   DIN EN 61000-6-3
抗冲击	DIN EN 60068-2-27 50 g (11 ms)
抗震	DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [年]	323
注意许可证	出厂证书可在www.factory-certificate.ifm下载
UL认证	UL认证编号 J021
机械技术数据
重量 [g]	314
原材料	不锈钢(1.4404 / 316L); PBT
材料(接液部件)	陶瓷 (99.9 % Al2 O3); 不锈钢(1.4435 / 316L); 表面特征值: Ra < 0,4 / Rz 4; PTFE
开关动作寿命	1亿
拧紧扭矩 [Nm]	35
系统接口	螺纹连接 G 1 外螺纹 Aseptoflex Vario
注释
包装单位	1 件
电气连接
接口	接插件: 1 x M12; 触头: 镀金的

点击返回顶层

---

IFM易福门 PM1708和德国HOWD霍沃德 HWPB1 通用型压力变送器对比

电子压力传感器

PM1708

PM-,25BREA01-E-ZVG/US





---

IFM易福门 PM1708的相关技术参数

产品特征
输出信号	模拟信号; IO-Link; (可配置)
测量范围	-0.0125...0.25 bar -12.5...250 mbar -0.182...3.626 psi -1.25...25 kPa
系统接口	螺纹连接 G 1 外螺纹 Aseptoflex Vario
应用
特殊的性能	镀金触点
测量元件	陶瓷电容式压力测量元件
温度监控	否
应用	flush mountable for the food and beverage industry
介质	粘稠介质或者含有颗粒物的液体; 液体和气体介质
介质温度 [°C]	-25...125; (150 max. 1h)
爆破压力最小值	30000 mbar 435 psi 3000 kPa
抗压强度	6000 mbar 84 psi 600 kPa
耐真空 [mbar]	-1000
压力	相对压力
齐平安装	有
允许工作压力的最大值（用于应用程序符合CRN标准） [bar]	10
电气数据
工作电压 [V]	18...30 DC
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
Watchdog集成看门狗电路	有
2-线
电流损耗 [mA]	3.5...21.5
开机延迟时间 [s]	1
3-线
电流损耗 [mA]	< 45
开机延迟时间 [s]	0.5
总的输入/输出
输入和输出总数	模拟输出数量: 1
输出
输出数量	2
输出信号	模拟信号; IO-Link; (可配置)
模拟输出数量	1
模拟电流输出 [mA]	4...20; (可调整量程)
负载最大值 [Ω]	700; (Ub = 24 V; (Ub - 9 V) / 21.5 mA)
短路保护	有
过载保护	有
测量/设定范围
测量范围	-0.0125...0.25 bar -12.5...250 mbar -0.182...3.626 psi -1.25...25 kPa
测量值起点	-12.5...200 mbar -0.182...2.9 psi -1.25...20 kPa
测量值终点	37.5...250 mbar 0.544...3.626 psi 3.75...25 kPa
设定步距	0.1 mbar 0.002 psi 0.01 kPa
出厂设定	ASP = 0.0 mbar AEP = 250 mbar
精度/偏差
重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K; Turn down 1:1)
特征曲线偏差 [测量范围值的%]	< ± 0,2; (linearity incl. hysteresis and repeatability, limit value setting to DIN EN IEC 62828-1)
线性偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
滞后偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
长时间稳定性 [测量范围值的%]	< ± 0,1; (Turn down 1:1; 每年)
温度系数零点 [测量范围值的百分比 / 10 K]	< ± 0,05; (0...70 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	< ± 0,15; (0...70 °C)
反应时间
用于模拟量输出的阻尼 (dAA) [s]	0...4
2-线
阶跃函数响应时间 模拟输出 [ms]	30
3-线
阶跃函数响应时间 模拟输出 [ms]	7
接口
通信接口	IO-Link
传递类型	COM2 (38,4 kBaud)
IO-Link revision	1.1
外形	Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000)
SIO模式	否
必需的mater port type	A
模拟过程数据	3
处理周期最小值 [ms]	3.2
支持的DeviceID	运行方式 DeviceID 默认 669
工作条件
环境温度 [°C]	-25...80
存储温度 [°C]	-40...100
外壳防护等级	IP 67; IP 68; IP 69K
认证/测试
EMC电磁兼容	DIN EN 61000-6-2   DIN EN 61000-6-3
抗冲击	DIN EN 60068-2-27 50 g (11 ms)
抗震	DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [年]	323
注意许可证	出厂证书可在www.factory-certificate.ifm下载
UL认证	UL认证编号 J021
机械技术数据
重量 [g]	281.5
原材料	不锈钢(1.4404 / 316L); PBT
材料(接液部件)	陶瓷 (99.9 % Al2 O3); 不锈钢(1.4435 / 316L); 表面特征值: Ra < 0,4 / Rz 4; PTFE
开关动作寿命	1亿
拧紧扭矩 [Nm]	35
系统接口	螺纹连接 G 1 外螺纹 Aseptoflex Vario
注释
包装单位	1 件
电气连接
接口	接插件: 1 x M12; 触头: 镀金的

点击返回顶层

---

IFM易福门 PM1608和德国HOWD霍沃德 HWPB1 通用型压力变送器对比

电子压力传感器

PM1608

PM-,25BREA01-E-ZVG/US





---

IFM易福门 PM1608的相关技术参数

产品特征
输出信号	模拟信号; IO-Link; (可配置)
测量范围	-0.0125...0.25 bar -12.5...250 mbar -0.182...3.626 psi -1.25...25 kPa
系统接口	螺纹连接 G 1 外螺纹 密封锥面
应用
特殊的性能	镀金触点
测量元件	陶瓷电容式压力测量元件
温度监控	否
应用	flush mountable for the food and beverage industry
介质	粘稠介质或者含有颗粒物的液体; 液体和气体介质
介质温度 [°C]	-25...125; (150 max. 1h)
爆破压力最小值	30000 mbar 435 psi 3000 kPa
抗压强度	6000 mbar 84 psi 600 kPa
耐真空 [mbar]	-1000
压力	相对压力
齐平安装	有
允许工作压力的最大值（用于应用程序符合CRN标准） [bar]	10
电气数据
工作电压 [V]	18...30 DC
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
Watchdog集成看门狗电路	有
2-线
电流损耗 [mA]	3.5...21.5
开机延迟时间 [s]	1
3-线
电流损耗 [mA]	< 45
开机延迟时间 [s]	0.5
总的输入/输出
输入和输出总数	模拟输出数量: 1
输出
输出数量	2
输出信号	模拟信号; IO-Link; (可配置)
模拟输出数量	1
模拟电流输出 [mA]	4...20; (可调整量程)
负载最大值 [Ω]	700; (Ub = 24 V; (Ub - 9 V) / 21.5 mA)
短路保护	有
过载保护	有
测量/设定范围
测量范围	-0.0125...0.25 bar -12.5...250 mbar -0.182...3.626 psi -1.25...25 kPa
测量值起点	-12.5...200 mbar -0.182...2.9 psi -1.25...20 kPa
测量值终点	37.5...250 mbar 0.544...3.626 psi 3.75...25 kPa
设定步距	0.1 mbar 0.002 psi 0.01 kPa
出厂设定	ASP = 0.0 bar AEP = 250 mbar
精度/偏差
重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K; Turn down 1:1)
特征曲线偏差 [测量范围值的%]	< ± 0,2; (linearity incl. hysteresis and repeatability, limit value setting to DIN EN IEC 62828-1)
线性偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
滞后偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
长时间稳定性 [测量范围值的%]	< ± 0,1; (Turn down 1:1; 每年)
温度系数零点 [测量范围值的百分比 / 10 K]	< ± 0,05; (0...70 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	< ± 0,15; (0...70 °C)
反应时间
用于模拟量输出的阻尼 (dAA) [s]	0...4
2-线
阶跃函数响应时间 模拟输出 [ms]	30
3-线
阶跃函数响应时间 模拟输出 [ms]	7
接口
通信接口	IO-Link
传递类型	COM2 (38,4 kBaud)
IO-Link revision	1.1
外形	Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000)
SIO模式	否
必需的mater port type	A
模拟过程数据	3
处理周期最小值 [ms]	3.2
支持的DeviceID	运行方式 DeviceID 默认 669
工作条件
环境温度 [°C]	-25...80
存储温度 [°C]	-40...100
外壳防护等级	IP 67; IP 68; IP 69K
认证/测试
EMC电磁兼容	DIN EN 61000-6-2   DIN EN 61000-6-3
抗冲击	DIN EN 60068-2-27 50 g (11 ms)
抗震	DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [年]	323
注意许可证	出厂证书可在www.factory-certificate.ifm下载
UL认证	UL认证编号 J022
机械技术数据
重量 [g]	303
原材料	不锈钢(1.4404 / 316L); PBT
材料(接液部件)	陶瓷 (99.9 % Al2 O3); 不锈钢(1.4435 / 316L); 表面特征值: Ra < 0,4 / Rz 4; PTFE
开关动作寿命	1亿
拧紧扭矩 [Nm]	20
系统接口	螺纹连接 G 1 外螺纹 密封锥面
注释
包装单位	1 件
电气连接
接口	接插件: 1 x M12; 触头: 镀金的

点击返回顶层

---

IFM易福门 PM1604和德国HOWD霍沃德 HWPB1 通用型压力变送器对比

电子压力传感器

PM1604

PM-010-REA01-E-ZVG/US





---

IFM易福门 PM1604的相关技术参数

产品特征
输出信号	模拟信号; IO-Link; (可配置)
测量范围	-1...10 bar -14.5...145 psi -100...1000 kPa -0.1...1 MPa
系统接口	螺纹连接 G 1 外螺纹 密封锥面
应用
特殊的性能	镀金触点
测量元件	陶瓷电容式压力测量元件
温度监控	否
应用	flush mountable for the food and beverage industry
介质	粘稠介质或者含有颗粒物的液体; 液体和气体介质
介质温度 [°C]	-25...125; (150 max. 1h)
爆破压力最小值	150 bar 2175 psi 15 MPa
抗压强度	50 bar 725 psi 5 Mpa
耐真空 [mbar]	-1000
压力	相对压力; 真空
齐平安装	有
允许工作压力的最大值（用于应用程序符合CRN标准） [bar]	50
电气数据
工作电压 [V]	18...30 DC
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
Watchdog集成看门狗电路	有
2-线
电流损耗 [mA]	3.5...21.5
开机延迟时间 [s]	1
3-线
电流损耗 [mA]	< 45
开机延迟时间 [s]	0.5
总的输入/输出
输入和输出总数	模拟输出数量: 1
输出
输出数量	2
输出信号	模拟信号; IO-Link; (可配置)
模拟输出数量	1
模拟电流输出 [mA]	4...20; (可调整量程)
负载最大值 [Ω]	700; (Ub = 24 V; (Ub - 9 V) / 21.5 mA)
短路保护	有
过载保护	有
测量/设定范围
测量范围	-1...10 bar -14.5...145 psi -100...1000 kPa -0.1...1 MPa
测量值起点	-1...8 bar -14.5...116 psi -0.1...0.8 MPa
测量值终点	1...10 bar 14.5...145 psi 0.1...1 MPa
设定步距	0.005 bar 0.1 psi 0.0005 MPa
出厂设定	ASP = 0.0 bar AEP = 10.0 bar
精度/偏差
重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K; Turn down 1:1)
特征曲线偏差 [测量范围值的%]	< ± 0,2; (linearity incl. hysteresis and repeatability, limit value setting to DIN EN IEC 62828-1)
线性偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
滞后偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
长时间稳定性 [测量范围值的%]	< ± 0,1; (Turn down 1:1; 每年)
温度系数零点 [测量范围值的百分比 / 10 K]	< ± 0,05; (0...70 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	< ± 0,15; (0...70 °C)
反应时间
用于模拟量输出的阻尼 (dAA) [s]	0...4
2-线
阶跃函数响应时间 模拟输出 [ms]	30
3-线
阶跃函数响应时间 模拟输出 [ms]	7
接口
通信接口	IO-Link
传递类型	COM2 (38,4 kBaud)
IO-Link revision	1.1
外形	Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000)
SIO模式	否
必需的mater port type	A
模拟过程数据	3
处理周期最小值 [ms]	3.2
支持的DeviceID	运行方式 DeviceID 默认 662
工作条件
环境温度 [°C]	-25...80
存储温度 [°C]	-40...100
外壳防护等级	IP 67; IP 68; IP 69K
认证/测试
EMC电磁兼容	DIN EN 61000-6-2   DIN EN 61000-6-3
抗冲击	DIN EN 60068-2-27 50 g (11 ms)
抗震	DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [年]	323
注意许可证	出厂证书可在www.factory-certificate.ifm下载
UL认证	UL认证编号 J022
机械技术数据
重量 [g]	305.2
原材料	不锈钢(1.4404 / 316L); PBT
材料(接液部件)	陶瓷 (99.9 % Al2 O3); 不锈钢(1.4435 / 316L); 表面特征值: Ra < 0,4 / Rz 4; PTFE
开关动作寿命	1亿
拧紧扭矩 [Nm]	20
系统接口	螺纹连接 G 1 外螺纹 密封锥面
注释
包装单位	1 件
电气连接
接口	接插件: 1 x M12; 触头: 镀金的

点击返回顶层

---

IFM易福门 PM1607和德国HOWD霍沃德 HWPB1 通用型压力变送器对比

电子压力传感器

PM1607

PM-001BREA01-E-ZVG/US





---

IFM易福门 PM1607的相关技术参数

产品特征
输出信号	模拟信号; IO-Link; (可配置)
测量范围	-0.05...1 bar -50...1000 mbar -0.73...14.5 psi -5...100 kPa
系统接口	螺纹连接 G 1 外螺纹 密封锥面
应用
特殊的性能	镀金触点
测量元件	陶瓷电容式压力测量元件
温度监控	否
应用	flush mountable for the food and beverage industry
介质	粘稠介质或者含有颗粒物的液体; 液体和气体介质
介质温度 [°C]	-25...125; (150 max. 1h)
爆破压力最小值	30000 mbar 435 psi 3000 kPa
抗压强度	10000 mbar 145 psi 1000 kPa
耐真空 [mbar]	-1000
压力	相对压力
齐平安装	有
允许工作压力的最大值（用于应用程序符合CRN标准） [bar]	10
电气数据
工作电压 [V]	18...30 DC
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
Watchdog集成看门狗电路	有
2-线
电流损耗 [mA]	3.5...21.5
开机延迟时间 [s]	1
3-线
电流损耗 [mA]	< 45
开机延迟时间 [s]	0.5
总的输入/输出
输入和输出总数	模拟输出数量: 1
输出
输出数量	2
输出信号	模拟信号; IO-Link; (可配置)
模拟输出数量	1
模拟电流输出 [mA]	4...20; (可调整量程)
负载最大值 [Ω]	700; (Ub = 24 V; (Ub - 9 V) / 21.5 mA)
短路保护	有
过载保护	有
测量/设定范围
测量范围	-0.05...1 bar -50...1000 mbar -0.73...14.5 psi -5...100 kPa
测量值起点	-50...800 mbar -0.73...11.6 psi -5...80 kPa
测量值终点	150...1000 mbar 2.18...14.5 psi 15...100 kPa
设定步距	0.5 mbar 0.01 psi 0.05 kPa
出厂设定	ASP = 0.0 bar AEP = 1000 mbar
精度/偏差
重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K; Turn down 1:1)
特征曲线偏差 [测量范围值的%]	< ± 0,2; (linearity incl. hysteresis and repeatability, limit value setting to DIN EN IEC 62828-1)
线性偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
滞后偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
长时间稳定性 [测量范围值的%]	< ± 0,1; (Turn down 1:1; 每年)
温度系数零点 [测量范围值的百分比 / 10 K]	< ± 0,05; (0...70 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	< ± 0,15; (0...70 °C)
反应时间
用于模拟量输出的阻尼 (dAA) [s]	0...4
2-线
阶跃函数响应时间 模拟输出 [ms]	30
3-线
阶跃函数响应时间 模拟输出 [ms]	7
接口
通信接口	IO-Link
传递类型	COM2 (38,4 kBaud)
IO-Link revision	1.1
外形	Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000)
SIO模式	否
必需的mater port type	A
模拟过程数据	3
处理周期最小值 [ms]	3.2
支持的DeviceID	运行方式 DeviceID 默认 668
工作条件
环境温度 [°C]	-25...80
存储温度 [°C]	-40...100
外壳防护等级	IP 67; IP 68; IP 69K
认证/测试
EMC电磁兼容	DIN EN 61000-6-2   DIN EN 61000-6-3
抗冲击	DIN EN 60068-2-27 50 g (11 ms)
抗震	DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [年]	323
注意许可证	出厂证书可在www.factory-certificate.ifm下载
UL认证	UL认证编号 J022
机械技术数据
重量 [g]	304
原材料	不锈钢(1.4404 / 316L); PBT
材料(接液部件)	陶瓷 (99.9 % Al2 O3); 不锈钢(1.4435 / 316L); 表面特征值: Ra < 0,4 / Rz 4; PTFE
开关动作寿命	1亿
拧紧扭矩 [Nm]	20
系统接口	螺纹连接 G 1 外螺纹 密封锥面
注释
包装单位	1 件
电气连接
接口	接插件: 1 x M12; 触头: 镀金的

点击返回顶层

---

IFM易福门 PM1709和德国HOWD霍沃德 HWPB1 通用型压力变送器对比

电子压力传感器

PM1709

PM-1-1BREA01-E-ZVG/US





---

IFM易福门 PM1709的相关技术参数

产品特征
输出信号	模拟信号; IO-Link; (可配置)
测量范围	-1...1 bar -1000...1000 mbar -14.5...14.5 psi -100...100 kPa
系统接口	螺纹连接 G 1 外螺纹 Aseptoflex Vario
应用
特殊的性能	镀金触点
测量元件	陶瓷电容式压力测量元件
温度监控	否
应用	flush mountable for the food and beverage industry
介质	粘稠介质或者含有颗粒物的液体; 液体和气体介质
介质温度 [°C]	-25...125; (150 max. 1h)
爆破压力最小值	30000 mbar 435 psi 3000 kPa
抗压强度	10000 mbar 145 psi 1000 kPa
耐真空 [mbar]	-1000
压力	相对压力; 真空
齐平安装	有
允许工作压力的最大值（用于应用程序符合CRN标准） [bar]	10
电气数据
工作电压 [V]	18...30 DC
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
Watchdog集成看门狗电路	有
2-线
电流损耗 [mA]	3.5...21.5
开机延迟时间 [s]	1
3-线
电流损耗 [mA]	< 45
开机延迟时间 [s]	0.5
总的输入/输出
输入和输出总数	模拟输出数量: 1
输出
输出数量	2
输出信号	模拟信号; IO-Link; (可配置)
模拟输出数量	1
模拟电流输出 [mA]	4...20; (可调整量程)
负载最大值 [Ω]	700; (Ub = 24 V; (Ub - 9 V) / 21.5 mA)
短路保护	有
过载保护	有
测量/设定范围
测量范围	-1...1 bar -1000...1000 mbar -14.5...14.5 psi -100...100 kPa
测量值起点	-1000...600 mbar -14.5...8.7 psi -100...60 kPa
测量值终点	-600...1000 mbar -8.7...14.5 psi -60...100 kPa
设定步距	1 mbar 0.01 psi 0.1 kPa
出厂设定	ASP = -1000 mbar AEP = 1000 mbar
精度/偏差
重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K; Turn down 1:1)
特征曲线偏差 [测量范围值的%]	< ± 0,2; (linearity incl. hysteresis and repeatability, limit value setting to DIN EN IEC 62828-1)
线性偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
滞后偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
长时间稳定性 [测量范围值的%]	< ± 0,1; (Turn down 1:1; 每年)
温度系数零点 [测量范围值的百分比 / 10 K]	< ± 0,05; (0...70 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	< ± 0,15; (0...70 °C)
反应时间
用于模拟量输出的阻尼 (dAA) [s]	0...4
2-线
阶跃函数响应时间 模拟输出 [ms]	30
3-线
阶跃函数响应时间 模拟输出 [ms]	7
接口
通信接口	IO-Link
传递类型	COM2 (38,4 kBaud)
IO-Link revision	1.1
外形	Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000)
SIO模式	否
必需的mater port type	A
模拟过程数据	3
处理周期最小值 [ms]	3.2
支持的DeviceID	运行方式 DeviceID 默认 667
工作条件
环境温度 [°C]	-25...80
存储温度 [°C]	-40...100
外壳防护等级	IP 67; IP 68; IP 69K
认证/测试
EMC电磁兼容	DIN EN 61000-6-2   DIN EN 61000-6-3
抗冲击	DIN EN 60068-2-27 50 g (11 ms)
抗震	DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [年]	323
注意许可证	出厂证书可在www.factory-certificate.ifm下载
UL认证	UL认证编号 J021
机械技术数据
重量 [g]	281
原材料	不锈钢(1.4404 / 316L); PBT
材料(接液部件)	陶瓷 (99.9 % Al2 O3); 不锈钢(1.4435 / 316L); 表面特征值: Ra < 0,4 / Rz 4; PTFE
开关动作寿命	1亿
拧紧扭矩 [Nm]	35
系统接口	螺纹连接 G 1 外螺纹 Aseptoflex Vario
注释
包装单位	1 件
电气连接
接口	接插件: 1 x M12; 触头: 镀金的

点击返回顶层

---

IFM易福门 PM1789和德国HOWD霍沃德 HWPB1 通用型压力变送器对比

电子压力传感器

PM1789

PM-,10BREA01-E-ZVG/US





---

IFM易福门 PM1789的相关技术参数

产品特征
输出信号	模拟信号; IO-Link; (可配置)
测量范围	-0.005...0.1 bar -5...100 mbar -0.073...1.45 psi -0.5...10 kPa
系统接口	螺纹连接 G 1 外螺纹 Aseptoflex Vario
应用
特殊的性能	镀金触点
测量元件	陶瓷电容式压力测量元件
温度监控	否
应用	flush mountable for the food and beverage industry
介质	粘稠介质或者含有颗粒物的液体; 液体和气体介质
介质温度 [°C]	-25...125; (150 max. 1h)
爆破压力最小值	30000 mbar 435 psi 3000 kPa
抗压强度	4000 mbar 58 psi 400 kPa
耐真空 [mbar]	-1000
压力	相对压力
齐平安装	有
允许工作压力的最大值（用于应用程序符合CRN标准） [bar]	4
电气数据
工作电压 [V]	18...30 DC
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
Watchdog集成看门狗电路	有
2-线
电流损耗 [mA]	3.5...21.5
开机延迟时间 [s]	1
3-线
电流损耗 [mA]	< 45
开机延迟时间 [s]	0.5
总的输入/输出
输入和输出总数	模拟输出数量: 1
输出
输出数量	2
输出信号	模拟信号; IO-Link; (可配置)
模拟输出数量	1
模拟电流输出 [mA]	4...20; (可调整量程)
负载最大值 [Ω]	700; (Ub = 24 V; (Ub - 9 V) / 21.5 mA)
短路保护	有
过载保护	有
测量/设定范围
测量范围	-0.005...0.1 bar -5...100 mbar -0.073...1.45 psi -0.5...10 kPa
测量值起点	-5...80 mbar -0.073...1.16 psi -0.5...8 kPa
测量值终点	15...100 mbar 0.218...1.45 psi 1.5...10 kPa
设定步距	0.05 mbar 0.001 psi 0.005 kPa
出厂设定	ASP = 0.0 mbar AEP = 100 mbar
精度/偏差
重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K; Turn down 1:1)
特征曲线偏差 [测量范围值的%]	< ± 0,5; (linearity incl. hysteresis and repeatability, limit value setting to DIN EN IEC 62828-1)
线性偏差 [测量范围值的%]	< ± 0,25; (Turn down 1:1)
滞后偏差 [测量范围值的%]	< ± 0,2; (Turn down 1:1)
长时间稳定性 [测量范围值的%]	< ± 0,1; (Turn down 1:1; 每年)
温度系数零点 [测量范围值的百分比 / 10 K]	< ± 0,1; (0...70 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	< ± 0,2; (0...70 °C)
反应时间
用于模拟量输出的阻尼 (dAA) [s]	0...4
2-线
阶跃函数响应时间 模拟输出 [ms]	30
3-线
阶跃函数响应时间 模拟输出 [ms]	7
接口
通信接口	IO-Link
传递类型	COM2 (38,4 kBaud)
IO-Link revision	1.1
外形	Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000)
SIO模式	否
必需的mater port type	A
模拟过程数据	3
处理周期最小值 [ms]	3.2
支持的DeviceID	运行方式 DeviceID 默认 670
工作条件
环境温度 [°C]	-25...80
存储温度 [°C]	-40...100
外壳防护等级	IP 67; IP 68; IP 69K
认证/测试
EMC电磁兼容	DIN EN 61000-6-2   DIN EN 61000-6-3
抗冲击	DIN EN 60068-2-27 50 g (11 ms)
抗震	DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [年]	323
注意许可证	出厂证书可在www.factory-certificate.ifm下载
UL认证	UL认证编号 J021
机械技术数据
重量 [g]	279.5
原材料	不锈钢(1.4404 / 316L); PBT
材料(接液部件)	陶瓷 (99.9 % Al2 O3); 不锈钢(1.4435 / 316L); 表面特征值: Ra < 0,4 / Rz 4; PTFE
开关动作寿命	1亿
拧紧扭矩 [Nm]	35
系统接口	螺纹连接 G 1 外螺纹 Aseptoflex Vario
注释
包装单位	1 件
电气连接
接口	接插件: 1 x M12; 触头: 镀金的

点击返回顶层

---

IFM易福门 PM1689和德国HOWD霍沃德 HWPB1 通用型压力变送器对比

电子压力传感器

PM1689

PM-,10BREA01-E-ZVG/US





---

IFM易福门 PM1689的相关技术参数

产品特征
输出信号	模拟信号; IO-Link; (可配置)
测量范围	-0.005...0.1 bar -5...100 mbar -0.073...1.45 psi -0.5...10 kPa
系统接口	螺纹连接 G 1 外螺纹 密封锥面
应用
特殊的性能	镀金触点
测量元件	陶瓷电容式压力测量元件
温度监控	否
应用	flush mountable for the food and beverage industry
介质	粘稠介质或者含有颗粒物的液体; 液体和气体介质
介质温度 [°C]	-25...125; (150 max. 1h)
爆破压力最小值	30000 mbar 435 psi 3000 kPa
抗压强度	4000 mbar 58 psi 400 kPa
耐真空 [mbar]	-1000
压力	相对压力
齐平安装	有
允许工作压力的最大值（用于应用程序符合CRN标准） [bar]	4
电气数据
工作电压 [V]	18...30 DC
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
Watchdog集成看门狗电路	有
2-线
电流损耗 [mA]	3.5...21.5
开机延迟时间 [s]	1
3-线
电流损耗 [mA]	< 45
开机延迟时间 [s]	0.5
总的输入/输出
输入和输出总数	模拟输出数量: 1
输出
输出数量	2
输出信号	模拟信号; IO-Link; (可配置)
模拟输出数量	1
模拟电流输出 [mA]	4...20; (可调整量程)
负载最大值 [Ω]	700; (Ub = 24 V; (Ub - 9 V) / 21.5 mA)
短路保护	有
过载保护	有
测量/设定范围
测量范围	-0.005...0.1 bar -5...100 mbar -0.073...1.45 psi -0.5...10 kPa
测量值起点	-5...80 mbar -0.073...1.16 psi -0.5...8 kPa
测量值终点	15...100 mbar 0.218...1.45 psi 1.5...10 kPa
设定步距	0.05 mbar 0.001 psi 0.005 kPa
出厂设定	ASP = 0.0 mbar AEP = 100 mbar
精度/偏差
重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K; Turn down 1:1)
特征曲线偏差 [测量范围值的%]	< ± 0,5; (linearity incl. hysteresis and repeatability, limit value setting to DIN EN IEC 62828-1)
线性偏差 [测量范围值的%]	< ± 0,25; (Turn down 1:1)
滞后偏差 [测量范围值的%]	< ± 0,2; (Turn down 1:1)
长时间稳定性 [测量范围值的%]	< ± 0,1; (Turn down 1:1; 每年)
温度系数零点 [测量范围值的百分比 / 10 K]	< ± 0,1; (0...70 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	< ± 0,2; (0...70 °C)
反应时间
用于模拟量输出的阻尼 (dAA) [s]	0...4
2-线
阶跃函数响应时间 模拟输出 [ms]	30
3-线
阶跃函数响应时间 模拟输出 [ms]	7
接口
通信接口	IO-Link
传递类型	COM2 (38,4 kBaud)
IO-Link revision	1.1
外形	Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000)
SIO模式	否
必需的mater port type	A
模拟过程数据	3
处理周期最小值 [ms]	3.2
支持的DeviceID	运行方式 DeviceID 默认 670
工作条件
环境温度 [°C]	-25...80
存储温度 [°C]	-40...100
外壳防护等级	IP 67; IP 68; IP 69K
认证/测试
EMC电磁兼容	DIN EN 61000-6-2   DIN EN 61000-6-3
抗冲击	DIN EN 60068-2-27 50 g (11 ms)
抗震	DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [年]	323
注意许可证	出厂证书可在www.factory-certificate.ifm下载
UL认证	UL认证编号 J022
机械技术数据
重量 [g]	302
原材料	不锈钢(1.4404 / 316L); PBT
材料(接液部件)	陶瓷 (99.9 % Al2 O3); 不锈钢(1.4435 / 316L); 表面特征值: Ra < 0,4 / Rz 4; PTFE
开关动作寿命	1亿
拧紧扭矩 [Nm]	20
系统接口	螺纹连接 G 1 外螺纹 密封锥面
注释
包装单位	1 件
电气连接
接口	接插件: 1 x M12; 触头: 镀金的

点击返回顶层

---

IFM易福门 PM1703和德国HOWD霍沃德 HWPB1 通用型压力变送器对比

电子压力传感器

PM1703

PM-025-REA01-E-ZVG/US





---

IFM易福门 PM1703的相关技术参数

产品特征
输出信号	模拟信号; IO-Link; (可配置)
测量范围	-1...25 bar -14.6...362.6 psi -0.1...2.5 MPa
系统接口	螺纹连接 G 1 外螺纹 Aseptoflex Vario
应用
特殊的性能	镀金触点
测量元件	陶瓷电容式压力测量元件
温度监控	否
应用	flush mountable for the food and beverage industry
介质	粘稠介质或者含有颗粒物的液体; 液体和气体介质
介质温度 [°C]	-25...125; (150 max. 1h)
爆破压力最小值	350 bar 5075 psi 35 MPa
抗压强度	100 bar 1450 psi 10 Mpa
耐真空 [mbar]	-1000
压力	相对压力; 真空
齐平安装	有
允许工作压力的最大值（用于应用程序符合CRN标准） [bar]	60
电气数据
工作电压 [V]	18...30 DC
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
Watchdog集成看门狗电路	有
2-线
电流损耗 [mA]	3.5...21.5
开机延迟时间 [s]	1
3-线
电流损耗 [mA]	< 45
开机延迟时间 [s]	0.5
总的输入/输出
输入和输出总数	模拟输出数量: 1
输出
输出数量	2
输出信号	模拟信号; IO-Link; (可配置)
模拟输出数量	1
模拟电流输出 [mA]	4...20; (可调整量程)
负载最大值 [Ω]	700; (Ub = 24 V; (Ub - 9 V) / 21.5 mA)
短路保护	有
过载保护	有
测量/设定范围
测量范围	-1...25 bar -14.6...362.6 psi -0.1...2.5 MPa
测量值起点	-1...20 bar -14.6...290 psi -0.1...2 MPa
测量值终点	4...25 bar 58...362.6 psi 0.4...2.5 MPa
设定步距	0.01 bar 0.2 psi 0.001 MPa
出厂设定	ASP = 0.0 bar AEP = 25.0 bar
精度/偏差
重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K; Turn down 1:1)
特征曲线偏差 [测量范围值的%]	< ± 0,2; (linearity incl. hysteresis and repeatability, limit value setting to DIN EN IEC 62828-1)
线性偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
滞后偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
长时间稳定性 [测量范围值的%]	< ± 0,1; (Turn down 1:1; 每年)
温度系数零点 [测量范围值的百分比 / 10 K]	< ± 0,05; (0...70 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	< ± 0,15; (0...70 °C)
反应时间
用于模拟量输出的阻尼 (dAA) [s]	0...4
2-线
阶跃函数响应时间 模拟输出 [ms]	30
3-线
阶跃函数响应时间 模拟输出 [ms]	7
接口
通信接口	IO-Link
传递类型	COM2 (38,4 kBaud)
IO-Link revision	1.1
外形	Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000)
SIO模式	否
必需的mater port type	A
模拟过程数据	3
处理周期最小值 [ms]	3.2
支持的DeviceID	运行方式 DeviceID 默认 660
工作条件
环境温度 [°C]	-25...80
存储温度 [°C]	-40...100
外壳防护等级	IP 67; IP 68; IP 69K
认证/测试
EMC电磁兼容	DIN EN 61000-6-2   DIN EN 61000-6-3
抗冲击	DIN EN 60068-2-27 50 g (11 ms)
抗震	DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [年]	323
注意许可证	出厂证书可在www.factory-certificate.ifm下载
UL认证	UL认证编号 J021
机械技术数据
重量 [g]	281
原材料	不锈钢(1.4404 / 316L); PBT
材料(接液部件)	陶瓷 (99.9 % Al2 O3); 不锈钢(1.4435 / 316L); 表面特征值: Ra < 0,4 / Rz 4; PTFE
开关动作寿命	1亿
拧紧扭矩 [Nm]	35
系统接口	螺纹连接 G 1 外螺纹 Aseptoflex Vario
注释
包装单位	1 件
电气连接
接口	接插件: 1 x M12; 触头: 镀金的

点击返回顶层

---

IFM易福门 PM1705和德国HOWD霍沃德 HWPB1 通用型压力变送器对比

电子压力传感器

PM1705

PM-004-REA01-E-ZVG/US





---

IFM易福门 PM1705的相关技术参数

产品特征
输出信号	模拟信号; IO-Link; (可配置)
测量范围	-1...4 bar -14.5...58 psi -100...400 kPa
系统接口	螺纹连接 G 1 外螺纹 Aseptoflex Vario
应用
特殊的性能	镀金触点
测量元件	陶瓷电容式压力测量元件
温度监控	否
应用	flush mountable for the food and beverage industry
介质	粘稠介质或者含有颗粒物的液体; 液体和气体介质
介质温度 [°C]	-25...125; (150 max. 1h)
爆破压力最小值	100 bar 1450 psi 10000 kPa
抗压强度	30 bar 435 psi 3000 kPa
耐真空 [mbar]	-1000
压力	相对压力; 真空
齐平安装	有
允许工作压力的最大值（用于应用程序符合CRN标准） [bar]	30
电气数据
工作电压 [V]	18...30 DC
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
Watchdog集成看门狗电路	有
2-线
电流损耗 [mA]	3.5...21.5
开机延迟时间 [s]	1
3-线
电流损耗 [mA]	< 45
开机延迟时间 [s]	0.5
总的输入/输出
输入和输出总数	模拟输出数量: 1
输出
输出数量	2
输出信号	模拟信号; IO-Link; (可配置)
模拟输出数量	1
模拟电流输出 [mA]	4...20; (可调整量程)
负载最大值 [Ω]	700; (Ub = 24 V; (Ub - 9 V) / 21.5 mA)
短路保护	有
过载保护	有
测量/设定范围
测量范围	-1...4 bar -14.5...58 psi -100...400 kPa
测量值起点	-1...3.2 bar -14.5...46.4 psi -100...320 kPa
测量值终点	-0.2...4 bar -2.9...58 psi -20...400 kPa
设定步距	0.002 bar 0.05 psi 0.2 kPa
出厂设定	ASP   0.0 bar AEP   4.0 bar
精度/偏差
重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K; Turn down 1:1)
特征曲线偏差 [测量范围值的%]	< ± 0,2; (linearity incl. hysteresis and repeatability, limit value setting to DIN EN IEC 62828-1)
线性偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
滞后偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
长时间稳定性 [测量范围值的%]	< ± 0,1; (Turn down 1:1; 每年)
温度系数零点 [测量范围值的百分比 / 10 K]	< ± 0,05; (0...70 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	< ± 0,15; (0...70 °C)
反应时间
用于模拟量输出的阻尼 (dAA) [s]	0...4
2-线
阶跃函数响应时间 模拟输出 [ms]	30
3-线
阶跃函数响应时间 模拟输出 [ms]	7
接口
通信接口	IO-Link
传递类型	COM2 (38,4 kBaud)
IO-Link revision	1.1
外形	Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000)
SIO模式	否
必需的mater port type	A
模拟过程数据	3
处理周期最小值 [ms]	3.2
支持的DeviceID	运行方式 DeviceID 默认 664
工作条件
环境温度 [°C]	-25...80
存储温度 [°C]	-40...100
外壳防护等级	IP 67; IP 68; IP 69K
认证/测试
EMC电磁兼容	DIN EN 61000-6-2   DIN EN 61000-6-3
抗冲击	DIN EN 60068-2-27 50 g (11 ms)
抗震	DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [年]	323
注意许可证	出厂证书可在www.factory-certificate.ifm下载
UL认证	UL认证编号 J021
机械技术数据
重量 [g]	282.5
原材料	不锈钢(1.4404 / 316L); PBT
材料(接液部件)	陶瓷 (99.9 % Al2 O3); 不锈钢(1.4435 / 316L); 表面特征值: Ra < 0,4 / Rz 4; PTFE
开关动作寿命	1亿
拧紧扭矩 [Nm]	35
系统接口	螺纹连接 G 1 外螺纹 Aseptoflex Vario
注释
包装单位	1 件
电气连接
接口	接插件: 1 x M12; 触头: 镀金的

点击返回顶层

---

IFM易福门 PM1715和德国HOWD霍沃德 HWPB1 通用型压力变送器对比

电子压力传感器

PM1715

PM-004-REA01-E-ZVG/US





---

IFM易福门 PM1715的相关技术参数

产品特征
输出信号	模拟信号; IO-Link; (可配置)
测量范围	-1...6 bar -14.5...87 psi -100...600 kPa
系统接口	螺纹连接 G 1 外螺纹 Aseptoflex Vario
应用
特殊的性能	镀金触点
测量元件	陶瓷电容式压力测量元件
温度监控	否
应用	flush mountable for the food and beverage industry
介质	粘稠介质或者含有颗粒物的液体; 液体和气体介质
介质温度 [°C]	-25...125; (150 max. 1h)
爆破压力最小值	100 bar 1450 psi 10000 kPa
抗压强度	30 bar 435 psi 3000 kPa
耐真空 [mbar]	-1000
压力	相对压力; 真空
齐平安装	有
允许工作压力的最大值（用于应用程序符合CRN标准） [bar]	30
电气数据
工作电压 [V]	18...30 DC
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
Watchdog集成看门狗电路	有
2-线
电流损耗 [mA]	3.5...21.5
开机延迟时间 [s]	1
3-线
电流损耗 [mA]	< 45
开机延迟时间 [s]	0.5
总的输入/输出
输入和输出总数	模拟输出数量: 1
输出
输出数量	2
输出信号	模拟信号; IO-Link; (可配置)
模拟输出数量	1
模拟电流输出 [mA]	4...20; (可调整量程)
负载最大值 [Ω]	700; (Ub = 24 V; (Ub - 9 V) / 21.5 mA)
短路保护	有
过载保护	有
测量/设定范围
测量范围	-1...6 bar -14.5...87 psi -100...600 kPa
测量值起点	-1...4.8 bar -14.5...69.6 psi -100...480 kPa
测量值终点	0.2...6 bar 2.9...87 psi 20...600 kPa
设定步距	0.02 bar 0.05 psi 0.2 kPa
出厂设定	ASP = 0.0 bar AEP = 6.0 bar
精度/偏差
重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K; Turn down 1:1)
特征曲线偏差 [测量范围值的%]	< ± 0,2; (linearity incl. hysteresis and repeatability, limit value setting to DIN EN IEC 62828-1)
线性偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
滞后偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
长时间稳定性 [测量范围值的%]	< ± 0,1; (Turn down 1:1; 每年)
温度系数零点 [测量范围值的百分比 / 10 K]	< ± 0,05; (0...70 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	< ± 0,15; (0...70 °C)
反应时间
用于模拟量输出的阻尼 (dAA) [s]	0...4
2-线
阶跃函数响应时间 模拟输出 [ms]	30
3-线
阶跃函数响应时间 模拟输出 [ms]	7
接口
通信接口	IO-Link
传递类型	COM2 (38,4 kBaud)
IO-Link revision	1.1
外形	Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000)
SIO模式	否
必需的mater port type	A
模拟过程数据	3
处理周期最小值 [ms]	3.2
支持的DeviceID	运行方式 DeviceID 默认 663
工作条件
环境温度 [°C]	-25...80
存储温度 [°C]	-40...100
外壳防护等级	IP 67; IP 68; IP 69K
认证/测试
EMC电磁兼容	DIN EN 61000-6-2   DIN EN 61000-6-3
抗冲击	DIN EN 60068-2-27 50 g (11 ms)
抗震	DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [年]	323
注意许可证	出厂证书可在www.factory-certificate.ifm下载
UL认证	UL认证编号 J021
机械技术数据
重量 [g]	281.5
原材料	不锈钢(1.4404 / 316L); PBT
材料(接液部件)	陶瓷 (99.9 % Al2 O3); 不锈钢(1.4435 / 316L); 表面特征值: Ra < 0,4 / Rz 4; PTFE
开关动作寿命	1亿
拧紧扭矩 [Nm]	35
系统接口	螺纹连接 G 1 外螺纹 Aseptoflex Vario
注释
包装单位	1 件
电气连接
接口	接插件: 1 x M12; 触头: 镀金的

点击返回顶层

---

IFM易福门 PM1602和德国HOWD霍沃德 HWPB1 通用型压力变送器对比

电子压力传感器

PM1602

PM-100-REA01-E-ZVG/US



---

IFM易福门 PM1602的相关技术参数

产品特征
输出信号	模拟信号; IO-Link; (可配置)
测量范围	-1...100 bar -15...1450 psi -0.1...10 MPa
系统接口	螺纹连接 G 1 外螺纹 密封锥面
应用
特殊的性能	镀金触点
测量元件	陶瓷电容式压力测量元件
温度监控	否
应用	flush mountable for the food and beverage industry
介质	粘稠介质或者含有颗粒物的液体; 液体和气体介质; 用于气体介质压力> 25 bar仅根据需求
介质温度 [°C]	-25...125; (150 max. 1h)
爆破压力最小值	650 bar 9425 psi 65 MPa
抗压强度	200 bar 2900 psi 20 Mpa
耐真空 [mbar]	-1000
压力	相对压力; 真空
齐平安装	有
电气数据
工作电压 [V]	18...30 DC
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
Watchdog集成看门狗电路	有
2-线
电流损耗 [mA]	3.5...21.5
开机延迟时间 [s]	1
3-线
电流损耗 [mA]	< 45
开机延迟时间 [s]	0.5
总的输入/输出
输入和输出总数	模拟输出数量: 1
输出
输出数量	2
输出信号	模拟信号; IO-Link; (可配置)
模拟输出数量	1
模拟电流输出 [mA]	4...20; (可调整量程)
负载最大值 [Ω]	700; (Ub = 24 V; (Ub - 9 V) / 21.5 mA)
短路保护	有
过载保护	有
测量/设定范围
测量范围	-1...100 bar -15...1450 psi -0.1...10 MPa
测量值起点	-1...80 bar -15...1160 psi -0.1...8 MPa
测量值终点	19...100 bar 276...1450 psi 1.9...10 MPa
设定步距	0.05 bar 1 psi 0.005 MPa
出厂设定	ASP = 0.0 bar AEP = 100.0 bar
精度/偏差
重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K; Turn down 1:1)
特征曲线偏差 [测量范围值的%]	< ± 0,5; (linearity incl. hysteresis and repeatability, limit value setting to DIN EN IEC 62828-1)
线性偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
滞后偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
长时间稳定性 [测量范围值的%]	< ± 0,1; (Turn down 1:1; 每年)
温度系数零点 [测量范围值的百分比 / 10 K]	< ± 0,2; (0...70 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	< ± 0,2; (0...70 °C)
反应时间
用于模拟量输出的阻尼 (dAA) [s]	0...4
2-线
阶跃函数响应时间 模拟输出 [ms]	30
3-线
阶跃函数响应时间 模拟输出 [ms]	7
接口
通信接口	IO-Link
传递类型	COM2 (38,4 kBaud)
IO-Link revision	1.1
外形	Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000)
SIO模式	否
必需的mater port type	A
模拟过程数据	3
处理周期最小值 [ms]	3.2
支持的DeviceID	运行方式 DeviceID 默认 659
工作条件
环境温度 [°C]	-25...80
存储温度 [°C]	-40...100
外壳防护等级	IP 67; IP 68; IP 69K
认证/测试
EMC电磁兼容	DIN EN 61000-6-2   DIN EN 61000-6-3
抗冲击	DIN EN 60068-2-27 50 g (11 ms)
抗震	DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [年]	323
注意许可证	出厂证书可在www.factory-certificate.ifm下载
UL认证	UL认证编号 J023
机械技术数据
重量 [g]	295
原材料	不锈钢(1.4404 / 316L); PBT
材料(接液部件)	陶瓷 (99.9 % Al2 O3); 不锈钢(1.4435 / 316L); 表面特征值: Ra < 0,4 / Rz 4; PTFE
开关动作寿命	1亿
拧紧扭矩 [Nm]	20
系统接口	螺纹连接 G 1 外螺纹 密封锥面
注释
包装单位	1 件
电气连接
接口	接插件: 1 x M12; 触头: 镀金的

点击返回顶层

---

IFM易福门 PM1603和德国HOWD霍沃德 HWPB1 通用型压力变送器对比

电子压力传感器

PM1603

PM-025-REA01-E-ZVG/US



---

IFM易福门 PM1603的相关技术参数

产品特征
输出信号	模拟信号; IO-Link; (可配置)
测量范围	-1...25 bar -14.6...362.6 psi -0.1...2.5 MPa
系统接口	螺纹连接 G 1 外螺纹 密封锥面
应用
特殊的性能	镀金触点
测量元件	陶瓷电容式压力测量元件
温度监控	否
应用	flush mountable for the food and beverage industry
介质	粘稠介质或者含有颗粒物的液体; 液体和气体介质
介质温度 [°C]	-25...125; (150 max. 1h)
爆破压力最小值	350 bar 5075 psi 35 MPa
抗压强度	100 bar 1450 psi 10 Mpa
耐真空 [mbar]	-1000
压力	相对压力; 真空
齐平安装	有
允许工作压力的最大值（用于应用程序符合CRN标准） [bar]	45
电气数据
工作电压 [V]	18...30 DC
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
Watchdog集成看门狗电路	有
2-线
电流损耗 [mA]	3.5...21.5
开机延迟时间 [s]	1
3-线
电流损耗 [mA]	< 45
开机延迟时间 [s]	0.5
总的输入/输出
输入和输出总数	模拟输出数量: 1
输出
输出数量	2
输出信号	模拟信号; IO-Link; (可配置)
模拟输出数量	1
模拟电流输出 [mA]	4...20; (可调整量程)
负载最大值 [Ω]	700; (Ub = 24 V; (Ub - 9 V) / 21.5 mA)
短路保护	有
过载保护	有
测量/设定范围
测量范围	-1...25 bar -14.6...362.6 psi -0.1...2.5 MPa
测量值起点	-1...20 bar -14.6...290 psi -0.1...2 MPa
测量值终点	4...25 bar 58...362.6 psi 0.4...2.5 MPa
设定步距	0.01 bar 0.2 psi 0.001 MPa
出厂设定	ASP = 0.00 bar AEP = 25.00 bar
精度/偏差
重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K; Turn down 1:1)
特征曲线偏差 [测量范围值的%]	< ± 0,2; (linearity incl. hysteresis and repeatability, limit value setting to DIN EN IEC 62828-1)
线性偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
滞后偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
长时间稳定性 [测量范围值的%]	< ± 0,1; (Turn down 1:1; 每年)
温度系数零点 [测量范围值的百分比 / 10 K]	< ± 0,05; (0...70 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	< ± 0,15; (0...70 °C)
反应时间
用于模拟量输出的阻尼 (dAA) [s]	0...4
2-线
阶跃函数响应时间 模拟输出 [ms]	30
3-线
阶跃函数响应时间 模拟输出 [ms]	7
接口
通信接口	IO-Link
传递类型	COM2 (38,4 kBaud)
IO-Link revision	1.1
外形	Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000)
SIO模式	否
必需的mater port type	A
模拟过程数据	3
处理周期最小值 [ms]	3.2
支持的DeviceID	运行方式 DeviceID 默认 660
工作条件
环境温度 [°C]	-25...80
存储温度 [°C]	-40...100
外壳防护等级	IP 67; IP 68; IP 69K
认证/测试
EMC电磁兼容	DIN EN 61000-6-2   DIN EN 61000-6-3
抗冲击	DIN EN 60068-2-27 50 g (11 ms)
抗震	DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [年]	323
注意许可证	出厂证书可在www.factory-certificate.ifm下载
UL认证	UL认证编号 J022
机械技术数据
重量 [g]	337.6
原材料	不锈钢(1.4404 / 316L); PBT
材料(接液部件)	陶瓷 (99.9 % Al2 O3); 不锈钢(1.4435 / 316L); 表面特征值: Ra < 0,4 / Rz 4; PTFE
开关动作寿命	1亿
拧紧扭矩 [Nm]	20
系统接口	螺纹连接 G 1 外螺纹 密封锥面
注释
包装单位	1 件
电气连接
接口	接插件: 1 x M12; 触头: 镀金的

点击返回顶层

---

IFM易福门 PM1605和德国HOWD霍沃德 HWPB1 通用型压力变送器对比

电子压力传感器

PM1605

PM-004-REA01-E-ZVG/US



---

IFM易福门 PM1605的相关技术参数

产品特征
输出信号	模拟信号; IO-Link; (可配置)
测量范围	-1...4 bar -14.5...58 psi -100...400 kPa
系统接口	螺纹连接 G 1 外螺纹 密封锥面
应用
特殊的性能	镀金触点
测量元件	陶瓷电容式压力测量元件
温度监控	否
应用	flush mountable for the food and beverage industry
介质	粘稠介质或者含有颗粒物的液体; 液体和气体介质
介质温度 [°C]	-25...125; (150 max. 1h)
爆破压力最小值	100 bar 1450 psi 10000 kPa
抗压强度	30 bar 435 psi 3000 kPa
耐真空 [mbar]	-1000
压力	相对压力; 真空
齐平安装	有
允许工作压力的最大值（用于应用程序符合CRN标准） [bar]	30
电气数据
工作电压 [V]	18...30 DC
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
Watchdog集成看门狗电路	有
2-线
电流损耗 [mA]	3.5...21.5
开机延迟时间 [s]	1
3-线
电流损耗 [mA]	< 45
开机延迟时间 [s]	0.5
总的输入/输出
输入和输出总数	模拟输出数量: 1
输出
输出数量	2
输出信号	模拟信号; IO-Link; (可配置)
模拟输出数量	1
模拟电流输出 [mA]	4...20; (可调整量程)
负载最大值 [Ω]	700; (Ub = 24 V; (Ub - 9 V) / 21.5 mA)
短路保护	有
过载保护	有
测量/设定范围
测量范围	-1...4 bar -14.5...58 psi -100...400 kPa
测量值起点	-1...3.2 bar -14.5...46.4 psi -100...320 kPa
测量值终点	-0.2...4 bar -2.9...58 psi -20...400 kPa
设定步距	0.002 bar 0.05 psi 0.2 kPa
出厂设定	ASP = 0.0 bar AEP = 4.0 bar
精度/偏差
重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K; Turn down 1:1)
特征曲线偏差 [测量范围值的%]	< ± 0,2; (linearity incl. hysteresis and repeatability, limit value setting to DIN EN IEC 62828-1)
线性偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
滞后偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
长时间稳定性 [测量范围值的%]	< ± 0,1; (Turn down 1:1; 每年)
温度系数零点 [测量范围值的百分比 / 10 K]	< ± 0,05; (0...70 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	< ± 0,15; (0...70 °C)
反应时间
用于模拟量输出的阻尼 (dAA) [s]	0...4
2-线
阶跃函数响应时间 模拟输出 [ms]	30
3-线
阶跃函数响应时间 模拟输出 [ms]	7
接口
通信接口	IO-Link
传递类型	COM2 (38,4 kBaud)
IO-Link revision	1.1
外形	Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000)
SIO模式	否
必需的mater port type	A
模拟过程数据	3
处理周期最小值 [ms]	3.2
支持的DeviceID	运行方式 DeviceID 默认 664
工作条件
环境温度 [°C]	-25...80
存储温度 [°C]	-40...100
外壳防护等级	IP 67; IP 68; IP 69K
认证/测试
EMC电磁兼容	DIN EN 61000-6-2   DIN EN 61000-6-3
抗冲击	DIN EN 60068-2-27 50 g (11 ms)
抗震	DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [年]	323
注意许可证	出厂证书可在www.factory-certificate.ifm下载
UL认证	UL认证编号 J022
机械技术数据
重量 [g]	303
原材料	不锈钢(1.4404 / 316L); PBT
材料(接液部件)	陶瓷 (99.9 % Al2 O3); 不锈钢(1.4435 / 316L); 表面特征值: Ra < 0,4 / Rz 4; PTFE
开关动作寿命	1亿
拧紧扭矩 [Nm]	20
系统接口	螺纹连接 G 1 外螺纹 密封锥面
注释
包装单位	1 件
电气连接
接口	接插件: 1 x M12; 触头: 镀金的

点击返回顶层

---

IFM易福门 PM1615和德国HOWD霍沃德 HWPB1 通用型压力变送器对比

电子压力传感器

PM1615

PM-006-REA01-E-ZVG/US



---

IFM易福门 PM1615的相关技术参数

产品特征
输出信号	模拟信号; IO-Link; (可配置)
测量范围	-1...6 bar -14.5...87 psi -100...600 kPa
系统接口	螺纹连接 G 1 外螺纹 密封锥面
应用
特殊的性能	镀金触点
测量元件	陶瓷电容式压力测量元件
温度监控	否
应用	flush mountable for the food and beverage industry
介质	粘稠介质或者含有颗粒物的液体; 液体和气体介质
介质温度 [°C]	-25...125; (150 max. 1h)
爆破压力最小值	100 bar 1450 psi 10000 kPa
抗压强度	30 bar 435 psi 3000 kPa
耐真空 [mbar]	-1000
压力	相对压力; 真空
齐平安装	有
允许工作压力的最大值（用于应用程序符合CRN标准） [bar]	30
电气数据
工作电压 [V]	18...30 DC
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
Watchdog集成看门狗电路	有
2-线
电流损耗 [mA]	3.5...21.5
开机延迟时间 [s]	1
3-线
电流损耗 [mA]	< 45
开机延迟时间 [s]	0.5
总的输入/输出
输入和输出总数	模拟输出数量: 1
输出
输出数量	2
输出信号	模拟信号; IO-Link; (可配置)
模拟输出数量	1
模拟电流输出 [mA]	4...20; (可调整量程)
负载最大值 [Ω]	700; (Ub = 24 V; (Ub - 9 V) / 21.5 mA)
短路保护	有
过载保护	有
测量/设定范围
测量范围	-1...6 bar -14.5...87 psi -100...600 kPa
测量值起点	-1...4.8 bar -14.5...69.6 psi -100...480 kPa
测量值终点	0.2...6 bar 2.9...87 psi 20...600 kPa
设定步距	0.002 bar 0.05 psi 0.2 kPa
出厂设定	ASP = 0.0 bar AEP = 6.0 bar
精度/偏差
重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K; Turn down 1:1)
特征曲线偏差 [测量范围值的%]	< ± 0,2; (linearity incl. hysteresis and repeatability, limit value setting to DIN EN IEC 62828-1)
线性偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
滞后偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
长时间稳定性 [测量范围值的%]	< ± 0,1; (Turn down 1:1; 每年)
温度系数零点 [测量范围值的百分比 / 10 K]	< ± 0,05; (0...70 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	< ± 0,15; (0...70 °C)
反应时间
用于模拟量输出的阻尼 (dAA) [s]	0...4
2-线
阶跃函数响应时间 模拟输出 [ms]	30
3-线
阶跃函数响应时间 模拟输出 [ms]	7
接口
通信接口	IO-Link
传递类型	COM2 (38,4 kBaud)
IO-Link revision	1.1
外形	Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000)
SIO模式	否
必需的mater port type	A
模拟过程数据	3
处理周期最小值 [ms]	3.2
支持的DeviceID	运行方式 DeviceID 默认 663
工作条件
环境温度 [°C]	-25...80
存储温度 [°C]	-40...100
外壳防护等级	IP 67; IP 68; IP 69K
认证/测试
EMC电磁兼容	DIN EN 61000-6-2   DIN EN 61000-6-3
抗冲击	DIN EN 60068-2-27 50 g (11 ms)
抗震	DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [年]	323
注意许可证	出厂证书可在www.factory-certificate.ifm下载
UL认证	UL认证编号 J022
机械技术数据
重量 [g]	302.5
原材料	不锈钢(1.4404 / 316L); PBT
材料(接液部件)	陶瓷 (99.9 % Al2 O3); 不锈钢(1.4435 / 316L); 表面特征值: Ra < 0,4 / Rz 4; PTFE
开关动作寿命	1亿
拧紧扭矩 [Nm]	20
系统接口	螺纹连接 G 1 外螺纹 密封锥面
注释
包装单位	1 件
电气连接
接口	接插件: 1 x M12; 触头: 镀金的

点击返回顶层

---

IFM易福门 PM1706和德国HOWD霍沃德 HWPB1 通用型压力变送器对比

电子压力传感器

PM1706

PM-2,5-REA01-E-ZVG/US





---

IFM易福门 PM1706的相关技术参数

产品特征
输出信号	模拟信号; IO-Link; (可配置)
测量范围	-0.125...2.5 bar -125...2500 mbar -1.82...36.26 psi -12.5...250 kPa
系统接口	螺纹连接 G 1 外螺纹 Aseptoflex Vario
应用
特殊的性能	镀金触点
测量元件	陶瓷电容式压力测量元件
温度监控	否
应用	flush mountable for the food and beverage industry
介质	粘稠介质或者含有颗粒物的液体; 液体和气体介质
介质温度 [°C]	-25...125; (150 max. 1h)
爆破压力最小值	50000 mbar 725 psi 5000 kPa
抗压强度	20000 mbar 290 psi 2000 kPa
耐真空 [mbar]	-1000
压力	相对压力
齐平安装	有
允许工作压力的最大值（用于应用程序符合CRN标准） [bar]	20
电气数据
工作电压 [V]	18...30 DC
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
Watchdog集成看门狗电路	有
2-线
电流损耗 [mA]	3.5...21.5
开机延迟时间 [s]	1
3-线
电流损耗 [mA]	< 45
开机延迟时间 [s]	0.5
总的输入/输出
输入和输出总数	模拟输出数量: 1
输出
输出数量	2
输出信号	模拟信号; IO-Link; (可配置)
模拟输出数量	1
模拟电流输出 [mA]	4...20; (可调整量程)
负载最大值 [Ω]	700; (Ub = 24 V; (Ub - 9 V) / 21.5 mA)
短路保护	有
过载保护	有
测量/设定范围
测量范围	-0.125...2.5 bar -125...2500 mbar -1.82...36.26 psi -12.5...250 kPa
测量值起点	-125...2000 mbar -1.82...29 psi -12.5...200 kPa
测量值终点	375...2500 mbar 5.44...36.26 psi -37.5...250 kPa
设定步距	1 mbar 0.02 psi 0.1 kPa
出厂设定	ASP = 0.0 mbar AEP = 2500 mbar
精度/偏差
重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K; Turn down 1:1)
特征曲线偏差 [测量范围值的%]	< ± 0,2; (linearity incl. hysteresis and repeatability, limit value setting to DIN EN IEC 62828-1)
线性偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
滞后偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
长时间稳定性 [测量范围值的%]	< ± 0,1; (Turn down 1:1; 每年)
温度系数零点 [测量范围值的百分比 / 10 K]	< ± 0,05; (0...70 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	< ± 0,15; (0...70 °C)
反应时间
用于模拟量输出的阻尼 (dAA) [s]	0...4
2-线
阶跃函数响应时间 模拟输出 [ms]	30
3-线
阶跃函数响应时间 模拟输出 [ms]	7
接口
通信接口	IO-Link
传递类型	COM2 (38,4 kBaud)
IO-Link revision	1.1
外形	Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000)
SIO模式	否
必需的mater port type	A
模拟过程数据	3
处理周期最小值 [ms]	3.2
支持的DeviceID	运行方式 DeviceID 默认 665
工作条件
环境温度 [°C]	-25...80
存储温度 [°C]	-40...100
外壳防护等级	IP 67; IP 68; IP 69K
认证/测试
EMC电磁兼容	DIN EN 61000-6-2   DIN EN 61000-6-3
抗冲击	DIN EN 60068-2-27 50 g (11 ms)
抗震	DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [年]	323
注意许可证	出厂证书可在www.factory-certificate.ifm下载
UL认证	UL认证编号 J021
机械技术数据
重量 [g]	280.5
原材料	不锈钢(1.4404 / 316L); PBT
材料(接液部件)	陶瓷 (99.9 % Al2 O3); 不锈钢(1.4435 / 316L); 表面特征值: Ra < 0,4 / Rz 4; PTFE
开关动作寿命	1亿
拧紧扭矩 [Nm]	35
系统接口	螺纹连接 G 1 外螺纹 Aseptoflex Vario
注释
包装单位	1 件
电气连接
接口	接插件: 1 x M12; 触头: 镀金的

点击返回顶层

---

IFM易福门 PM1714和德国HOWD霍沃德 HWPB1 通用型压力变送器对比

电子压力传感器

PM1714

PM-016-REA01-E-ZVG/US





---

IFM易福门 PM1714的相关技术参数

产品特征
输出信号	模拟信号; IO-Link; (可配置)
测量范围	-1...16 bar -14.6...232 psi -0.1...1.6 MPa
系统接口	螺纹连接 G 1 外螺纹 Aseptoflex Vario
应用
特殊的性能	镀金触点
测量元件	陶瓷电容式压力测量元件
温度监控	否
应用	flush mountable for the food and beverage industry
介质	粘稠介质或者含有颗粒物的液体; 液体和气体介质
介质温度 [°C]	-25...125; (150 max. 1h)
爆破压力最小值	250 bar 3625 psi 25 MPa
抗压强度	75 bar 1085 psi 7.5 Mpa
耐真空 [mbar]	-1000
压力	相对压力; 真空
齐平安装	有
允许工作压力的最大值（用于应用程序符合CRN标准） [bar]	60
电气数据
工作电压 [V]	18...30 DC
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
Watchdog集成看门狗电路	有
2-线
电流损耗 [mA]	3.5...21.5
开机延迟时间 [s]	1
3-线
电流损耗 [mA]	< 45
开机延迟时间 [s]	0.5
总的输入/输出
输入和输出总数	模拟输出数量: 1
输出
输出数量	2
输出信号	模拟信号; IO-Link; (可配置)
模拟输出数量	1
模拟电流输出 [mA]	4...20; (可调整量程)
负载最大值 [Ω]	700; (Ub = 24 V; (Ub - 9 V) / 21.5 mA)
短路保护	有
过载保护	有
测量/设定范围
测量范围	-1...16 bar -14.6...232 psi -0.1...1.6 MPa
测量值起点	-1...12.8 bar -14.6...185.6 psi -0.1...1.28 MPa
测量值终点	2.2...16 bar 32...232 psi 0.22...1.6 MPa
设定步距	0.01 bar 0.2 psi 0.001 MPa
出厂设定	ASP = 0.0 bar AEP = 16.0 bar
精度/偏差
重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K; Turn down 1:1)
特征曲线偏差 [测量范围值的%]	< ± 0,2; (linearity incl. hysteresis and repeatability, limit value setting to DIN EN IEC 62828-1)
线性偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
滞后偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
长时间稳定性 [测量范围值的%]	< ± 0,1; (Turn down 1:1; 每年)
温度系数零点 [测量范围值的百分比 / 10 K]	< ± 0,05; (0...70 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	< ± 0,15; (0...70 °C)
反应时间
用于模拟量输出的阻尼 (dAA) [s]	0...4
2-线
阶跃函数响应时间 模拟输出 [ms]	30
3-线
阶跃函数响应时间 模拟输出 [ms]	7
接口
通信接口	IO-Link
传递类型	COM2 (38,4 kBaud)
IO-Link revision	1.1
外形	Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000)
SIO模式	否
必需的mater port type	A
模拟过程数据	3
处理周期最小值 [ms]	3.2
支持的DeviceID	运行方式 DeviceID 默认 661
工作条件
环境温度 [°C]	-25...80
存储温度 [°C]	-40...100
外壳防护等级	IP 67; IP 68; IP 69K
认证/测试
EMC电磁兼容	DIN EN 61000-6-2   DIN EN 61000-6-3
抗冲击	DIN EN 60068-2-27 50 g (11 ms)
抗震	DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [年]	323
注意许可证	出厂证书可在www.factory-certificate.ifm下载
UL认证	UL认证编号 J021
机械技术数据
重量 [g]	281
原材料	不锈钢(1.4404 / 316L); PBT
材料(接液部件)	陶瓷 (99.9 % Al2 O3); 不锈钢(1.4435 / 316L); 表面特征值: Ra < 0,4 / Rz 4; PTFE
开关动作寿命	1亿
拧紧扭矩 [Nm]	35
系统接口	螺纹连接 G 1 外螺纹 Aseptoflex Vario
注释
包装单位	1 件
电气连接
接口	接插件: 1 x M12; 触头: 镀金的

点击返回顶层

---

IFM易福门 PM1606和德国HOWD霍沃德 HWPB1 通用型压力变送器对比

电子压力传感器

PM1606

PM-2,5-REA01-E-ZVG/US



---

IFM易福门 PM1606的相关技术参数

产品特征
输出信号	模拟信号; IO-Link; (可配置)
测量范围	-0.125...2.5 bar -125...2500 mbar -1.82...36.26 psi -12.5...250 kPa
系统接口	螺纹连接 G 1 外螺纹 密封锥面
应用
特殊的性能	镀金触点
测量元件	陶瓷电容式压力测量元件
温度监控	否
应用	flush mountable for the food and beverage industry
介质	粘稠介质或者含有颗粒物的液体; 液体和气体介质
介质温度 [°C]	-25...125; (150 max. 1h)
爆破压力最小值	50000 mbar 725 psi 5000 kPa
抗压强度	20000 mbar 290 psi 2000 kPa
耐真空 [mbar]	-1000
压力	相对压力
齐平安装	有
允许工作压力的最大值（用于应用程序符合CRN标准） [bar]	20
电气数据
工作电压 [V]	18...30 DC
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
Watchdog集成看门狗电路	有
2-线
电流损耗 [mA]	3.5...21.5
开机延迟时间 [s]	1
3-线
电流损耗 [mA]	< 45
开机延迟时间 [s]	0.5
总的输入/输出
输入和输出总数	模拟输出数量: 1
输出
输出数量	2
输出信号	模拟信号; IO-Link; (可配置)
模拟输出数量	1
模拟电流输出 [mA]	4...20; (可调整量程)
负载最大值 [Ω]	700; (Ub = 24 V; (Ub - 9 V) / 21.5 mA)
短路保护	有
过载保护	有
测量/设定范围
测量范围	-0.125...2.5 bar -125...2500 mbar -1.82...36.26 psi -12.5...250 kPa
测量值起点	-125...2000 mbar -1.82...29 psi -12.5...200 kPa
测量值终点	-375...2500 mbar 5.44...36.25 psi 37.5...250 kPa
设定步距	1 mbar 0.02 psi 0.1 kPa
出厂设定	ASP = 0.0 bar AEP = 2500 mbar
精度/偏差
重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K; Turn down 1:1)
特征曲线偏差 [测量范围值的%]	< ± 0,2; (linearity incl. hysteresis and repeatability, limit value setting to DIN EN IEC 62828-1)
线性偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
滞后偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
长时间稳定性 [测量范围值的%]	< ± 0,1; (Turn down 1:1; 每年)
温度系数零点 [测量范围值的百分比 / 10 K]	< ± 0,05; (0...70 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	< ± 0,15; (0...70 °C)
反应时间
用于模拟量输出的阻尼 (dAA) [s]	0...4
2-线
阶跃函数响应时间 模拟输出 [ms]	30
3-线
阶跃函数响应时间 模拟输出 [ms]	7
接口
通信接口	IO-Link
传递类型	COM2 (38,4 kBaud)
IO-Link revision	1.1
外形	Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000)
SIO模式	否
必需的mater port type	A
模拟过程数据	3
处理周期最小值 [ms]	3.2
支持的DeviceID	运行方式 DeviceID 默认 665
工作条件
环境温度 [°C]	-25...80
存储温度 [°C]	-40...100
外壳防护等级	IP 67; IP 68; IP 69K
认证/测试
EMC电磁兼容	DIN EN 61000-6-2   DIN EN 61000-6-3
抗冲击	DIN EN 60068-2-27 50 g (11 ms)
抗震	DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [年]	323
注意许可证	出厂证书可在www.factory-certificate.ifm下载
UL认证	UL认证编号 J022
机械技术数据
重量 [g]	302.5
原材料	不锈钢(1.4404 / 316L); PBT
材料(接液部件)	陶瓷 (99.9 % Al2 O3); 不锈钢(1.4435 / 316L); 表面特征值: Ra < 0,4 / Rz 4; PTFE
开关动作寿命	1亿
拧紧扭矩 [Nm]	20
系统接口	螺纹连接 G 1 外螺纹 密封锥面
注释
包装单位	1 件
电气连接
接口	接插件: 1 x M12; 触头: 镀金的

点击返回顶层

---

IFM易福门 PM1609和德国HOWD霍沃德 HWPB1 通用型压力变送器对比

电子压力传感器

PM1609

PM-1-1BREA01-E-ZVG/US



---

IFM易福门 PM1609的相关技术参数

产品特征
输出信号	模拟信号; IO-Link; (可配置)
测量范围	-1...1 bar -1000...1000 mbar -14.5...14.5 psi -100...100 kPa
系统接口	螺纹连接 G 1 外螺纹 密封锥面
应用
特殊的性能	镀金触点
测量元件	陶瓷电容式压力测量元件
温度监控	否
应用	flush mountable for the food and beverage industry
介质	粘稠介质或者含有颗粒物的液体; 液体和气体介质
介质温度 [°C]	-25...125; (150 max. 1h)
爆破压力最小值	30000 mbar 435 psi 3000 kPa
抗压强度	10000 mbar 145 psi 1000 kPa
耐真空 [mbar]	-1000
压力	相对压力; 真空
齐平安装	有
允许工作压力的最大值（用于应用程序符合CRN标准） [bar]	10
电气数据
工作电压 [V]	18...30 DC
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
Watchdog集成看门狗电路	有
2-线
电流损耗 [mA]	3.5...21.5
开机延迟时间 [s]	1
3-线
电流损耗 [mA]	< 45
开机延迟时间 [s]	0.5
总的输入/输出
输入和输出总数	模拟输出数量: 1
输出
输出数量	2
输出信号	模拟信号; IO-Link; (可配置)
模拟输出数量	1
模拟电流输出 [mA]	4...20; (可调整量程)
负载最大值 [Ω]	700; (Ub = 24 V; (Ub - 9 V) / 21.5 mA)
短路保护	有
过载保护	有
测量/设定范围
测量范围	-1...1 bar -1000...1000 mbar -14.5...14.5 psi -100...100 kPa
测量值起点	-1000...600 mbar -14.5...8.7 psi -100...60 kPa
测量值终点	-600...1000 mbar -8.7...14.5 psi -60...100 kPa
设定步距	1 mbar 0.01 psi 0.1 kPa
出厂设定	ASP = -1000 mbar AEP = 1000 mbar
精度/偏差
重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K; Turn down 1:1)
特征曲线偏差 [测量范围值的%]	< ± 0,2; (linearity incl. hysteresis and repeatability, limit value setting to DIN EN IEC 62828-1)
线性偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
滞后偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
长时间稳定性 [测量范围值的%]	< ± 0,1; (Turn down 1:1; 每年)
温度系数零点 [测量范围值的百分比 / 10 K]	< ± 0,05; (0...70 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	< ± 0,15; (0...70 °C)
反应时间
用于模拟量输出的阻尼 (dAA) [s]	0...4
2-线
阶跃函数响应时间 模拟输出 [ms]	30
3-线
阶跃函数响应时间 模拟输出 [ms]	7
接口
通信接口	IO-Link
传递类型	COM2 (38,4 kBaud)
IO-Link revision	1.1
外形	Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000)
SIO模式	否
必需的mater port type	A
模拟过程数据	3
处理周期最小值 [ms]	3.2
支持的DeviceID	运行方式 DeviceID 默认 667
工作条件
环境温度 [°C]	-25...80
存储温度 [°C]	-40...100
外壳防护等级	IP 67; IP 68; IP 69K
认证/测试
EMC电磁兼容	DIN EN 61000-6-2   DIN EN 61000-6-3
抗冲击	DIN EN 60068-2-27 50 g (11 ms)
抗震	DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [年]	323
注意许可证	出厂证书可在www.factory-certificate.ifm下载
UL认证	UL认证编号 J022
机械技术数据
重量 [g]	346
原材料	不锈钢(1.4404 / 316L); PBT
材料(接液部件)	陶瓷 (99.9 % Al2 O3); 不锈钢(1.4435 / 316L); 表面特征值: Ra < 0,4 / Rz 4; PTFE
开关动作寿命	1亿
拧紧扭矩 [Nm]	20
系统接口	螺纹连接 G 1 外螺纹 密封锥面
注释
包装单位	1 件
电气连接
接口	接插件: 1 x M12; 触头: 镀金的

点击返回顶层

---

IFM易福门 PM1614和德国HOWD霍沃德 HWPB1 通用型压力变送器对比

电子压力传感器

PM1614

PM-016-REA01-E-ZVG/US



---

IFM易福门 PM1614的相关技术参数

产品特征
输出信号	模拟信号; IO-Link; (可配置)
测量范围	-1...16 bar -14.6...232 psi -0.1...1.6 MPa
系统接口	螺纹连接 G 1 外螺纹 密封锥面
应用
特殊的性能	镀金触点
测量元件	陶瓷电容式压力测量元件
温度监控	否
应用	flush mountable for the food and beverage industry
介质	粘稠介质或者含有颗粒物的液体; 液体和气体介质
介质温度 [°C]	-25...125; (150 max. 1h)
爆破压力最小值	250 bar 3625 psi 25 MPa
抗压强度	75 bar 1085 psi 7.5 Mpa
耐真空 [mbar]	-1000
压力	相对压力; 真空
齐平安装	有
允许工作压力的最大值（用于应用程序符合CRN标准） [bar]	55
电气数据
工作电压 [V]	18...30 DC
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
Watchdog集成看门狗电路	有
2-线
电流损耗 [mA]	3.5...21.5
开机延迟时间 [s]	1
3-线
电流损耗 [mA]	< 45
开机延迟时间 [s]	0.5
总的输入/输出
输入和输出总数	模拟输出数量: 1
输出
输出数量	2
输出信号	模拟信号; IO-Link; (可配置)
模拟输出数量	1
模拟电流输出 [mA]	4...20; (可调整量程)
负载最大值 [Ω]	700; (Ub = 24 V; (Ub - 9 V) / 21.5 mA)
短路保护	有
过载保护	有
测量/设定范围
测量范围	-1...16 bar -14.6...232 psi -0.1...1.6 MPa
测量值起点	-1...12.8 bar -14.6...185.6 psi -0.1...1.28 MPa
测量值终点	2.2...16 bar 32...232 psi 0.22...1.6 MPa
设定步距	0.01 bar 0.2 psi 0.001 MPa
出厂设定	ASP = 0.0 bar AEP = 16.0 bar
精度/偏差
重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K; Turn down 1:1)
特征曲线偏差 [测量范围值的%]	< ± 0,2; (linearity incl. hysteresis and repeatability, limit value setting to DIN EN IEC 62828-1)
线性偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
滞后偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
长时间稳定性 [测量范围值的%]	< ± 0,1; (Turn down 1:1; 每年)
温度系数零点 [测量范围值的百分比 / 10 K]	< ± 0,05; (0...70 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	< ± 0,15; (0...70 °C)
反应时间
用于模拟量输出的阻尼 (dAA) [s]	0...4
2-线
阶跃函数响应时间 模拟输出 [ms]	30
3-线
阶跃函数响应时间 模拟输出 [ms]	7
接口
通信接口	IO-Link
传递类型	COM2 (38,4 kBaud)
IO-Link revision	1.1
外形	Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000)
SIO模式	否
必需的mater port type	A
模拟过程数据	3
处理周期最小值 [ms]	3.2
支持的DeviceID	运行方式 DeviceID 默认 661
工作条件
环境温度 [°C]	-25...80
存储温度 [°C]	-40...100
外壳防护等级	IP 67; IP 68; IP 69K
认证/测试
EMC电磁兼容	DIN EN 61000-6-2   DIN EN 61000-6-3
抗冲击	DIN EN 60068-2-27 50 g (11 ms)
抗震	DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [年]	323
注意许可证	出厂证书可在www.factory-certificate.ifm下载
UL认证	UL认证编号 J022
机械技术数据
重量 [g]	305
原材料	不锈钢(1.4404 / 316L); PBT
材料(接液部件)	陶瓷 (99.9 % Al2 O3); 不锈钢(1.4435 / 316L); 表面特征值: Ra < 0,4 / Rz 4; PTFE
开关动作寿命	1亿
拧紧扭矩 [Nm]	20
系统接口	螺纹连接 G 1 外螺纹 密封锥面
注释
包装单位	1 件
电气连接
接口	接插件: 1 x M12; 触头: 镀金的

点击返回顶层

---

IFM易福门 PM1717和德国HOWD霍沃德 HWPB1 通用型压力变送器对比

电子压力传感器

PM1717

PM-1,6-REA01-E-ZVG/US





---

IFM易福门 PM1717的相关技术参数

产品特征
输出信号	模拟信号; IO-Link; (可配置)
测量范围	-0.1...1.6 bar -100...1600 mbar -1.45...23.21 psi -10...160 kPa
系统接口	螺纹连接 G 1 外螺纹 Aseptoflex Vario
应用
特殊的性能	镀金触点
测量元件	陶瓷电容式压力测量元件
温度监控	否
应用	flush mountable for the food and beverage industry
介质	粘稠介质或者含有颗粒物的液体; 液体和气体介质
介质温度 [°C]	-25...125; (150 max. 1h)
爆破压力最小值	40000 mbar 580 psi 4000 kPa
抗压强度	15000 mbar 215 psi 1500 kPa
耐真空 [mbar]	-1000
压力	相对压力
齐平安装	有
允许工作压力的最大值（用于应用程序符合CRN标准） [bar]	15
电气数据
工作电压 [V]	18...30 DC
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
Watchdog集成看门狗电路	有
2-线
电流损耗 [mA]	3.5...21.5
开机延迟时间 [s]	1
3-线
电流损耗 [mA]	< 45
开机延迟时间 [s]	0.5
总的输入/输出
输入和输出总数	模拟输出数量: 1
输出
输出数量	2
输出信号	模拟信号; IO-Link; (可配置)
模拟输出数量	1
模拟电流输出 [mA]	4...20; (可调整量程)
负载最大值 [Ω]	700; (Ub = 24 V; (Ub - 9 V) / 21.5 mA)
短路保护	有
过载保护	有
测量/设定范围
测量范围	-0.1...1.6 bar -100...1600 mbar -1.45...23.21 psi -10...160 kPa
测量值起点	-100...1280 mbar -1.45...18.56 psi -10...128 kPa
测量值终点	220...1600 mbar 3.19...23.21 psi 22...160 kPa
设定步距	1 mbar 0.01 psi 0.1 kPa
出厂设定	ASP   0.0 mbar AEP   1600 mbar
精度/偏差
重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K; Turn down 1:1)
特征曲线偏差 [测量范围值的%]	< ± 0,2; (linearity incl. hysteresis and repeatability, limit value setting to DIN EN IEC 62828-1)
线性偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
滞后偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
长时间稳定性 [测量范围值的%]	< ± 0,1; (Turn down 1:1; 每年)
温度系数零点 [测量范围值的百分比 / 10 K]	< ± 0,05; (0...70 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	< ± 0,15; (0...70 °C)
反应时间
用于模拟量输出的阻尼 (dAA) [s]	0...4
2-线
阶跃函数响应时间 模拟输出 [ms]	30
3-线
阶跃函数响应时间 模拟输出 [ms]	7
接口
通信接口	IO-Link
传递类型	COM2 (38,4 kBaud)
IO-Link revision	1.1
外形	Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000)
SIO模式	否
必需的mater port type	A
模拟过程数据	3
处理周期最小值 [ms]	3.2
支持的DeviceID	运行方式 DeviceID 默认 666
工作条件
环境温度 [°C]	-25...80
存储温度 [°C]	-40...100
外壳防护等级	IP 67; IP 68; IP 69K
认证/测试
EMC电磁兼容	DIN EN 61000-6-2   DIN EN 61000-6-3
抗冲击	DIN EN 60068-2-27 50 g (11 ms)
抗震	DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [年]	323
注意许可证	出厂证书可在www.factory-certificate.ifm下载
UL认证	UL认证编号 J021
机械技术数据
重量 [g]	281
原材料	不锈钢(1.4404 / 316L); PBT
材料(接液部件)	陶瓷 (99.9 % Al2 O3); 不锈钢(1.4435 / 316L); 表面特征值: Ra < 0,4 / Rz 4; PTFE
开关动作寿命	1亿
拧紧扭矩 [Nm]	35
系统接口	螺纹连接 G 1 外螺纹 Aseptoflex Vario
注释
包装单位	1 件
电气连接
接口	接插件: 1 x M12; 触头: 镀金的

点击返回顶层

---

IFM易福门 PM1617和德国HOWD霍沃德 HWPB1 通用型压力变送器对比

电子压力传感器

PM1617

PM-1,6-REA01-E-ZVG/US



---

IFM易福门 PM1617的相关技术参数

产品特征
输出信号	模拟信号; IO-Link; (可配置)
测量范围	-0.1...1.6 bar -100...1600 mbar -1.45...23.21 psi -10...160 kPa
系统接口	螺纹连接 G 1 外螺纹 密封锥面
应用
特殊的性能	镀金触点
测量元件	陶瓷电容式压力测量元件
温度监控	否
应用	flush mountable for the food and beverage industry
介质	粘稠介质或者含有颗粒物的液体; 液体和气体介质
介质温度 [°C]	-25...125; (150 max. 1h)
爆破压力最小值	40000 mbar 580 psi 4000 kPa
抗压强度	15000 mbar 215 psi 1500 kPa
耐真空 [mbar]	-1000
压力	相对压力
齐平安装	有
允许工作压力的最大值（用于应用程序符合CRN标准） [bar]	15
电气数据
工作电压 [V]	18...30 DC
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
Watchdog集成看门狗电路	有
2-线
电流损耗 [mA]	3.5...21.5
开机延迟时间 [s]	1
3-线
电流损耗 [mA]	< 45
开机延迟时间 [s]	0.5
总的输入/输出
输入和输出总数	模拟输出数量: 1
输出
输出数量	2
输出信号	模拟信号; IO-Link; (可配置)
模拟输出数量	1
模拟电流输出 [mA]	4...20; (可调整量程)
负载最大值 [Ω]	700; (Ub = 24 V; (Ub - 9 V) / 21.5 mA)
短路保护	有
过载保护	有
测量/设定范围
测量范围	-0.1...1.6 bar -100...1600 mbar -1.45...23.21 psi -10...160 kPa
测量值起点	-100...1280 mbar -1.45...18.56 psi -10...128 kPa
测量值终点	220...1600 mbar 3.19...23.21 psi 22...160 kPa
设定步距	1 mbar 0.01 psi 0.1 kPa
出厂设定	ASP = 0.0 mbar AEP = 1600 mbar
精度/偏差
重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K; Turn down 1:1)
特征曲线偏差 [测量范围值的%]	< ± 0,2; (linearity incl. hysteresis and repeatability, limit value setting to DIN EN IEC 62828-1)
线性偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
滞后偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
长时间稳定性 [测量范围值的%]	< ± 0,1; (Turn down 1:1; 每年)
温度系数零点 [测量范围值的百分比 / 10 K]	< ± 0,05; (0...70 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	< ± 0,15; (0...70 °C)
反应时间
用于模拟量输出的阻尼 (dAA) [s]	0...4
2-线
阶跃函数响应时间 模拟输出 [ms]	30
3-线
阶跃函数响应时间 模拟输出 [ms]	7
接口
通信接口	IO-Link
传递类型	COM2 (38,4 kBaud)
IO-Link revision	1.1
外形	Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000)
SIO模式	否
必需的mater port type	A
模拟过程数据	3
处理周期最小值 [ms]	3.2
支持的DeviceID	运行方式 DeviceID 默认 666
工作条件
环境温度 [°C]	-25...80
存储温度 [°C]	-40...100
外壳防护等级	IP 67; IP 68; IP 69K
认证/测试
EMC电磁兼容	DIN EN 61000-6-2   DIN EN 61000-6-3
抗冲击	DIN EN 60068-2-27 50 g (11 ms)
抗震	DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [年]	323
注意许可证	出厂证书可在www.factory-certificate.ifm下载
UL认证	UL认证编号 J022
机械技术数据
重量 [g]	302
原材料	不锈钢(1.4404 / 316L); PBT
材料(接液部件)	陶瓷 (99.9 % Al2 O3); 不锈钢(1.4435 / 316L); 表面特征值: Ra < 0,4 / Rz 4; PTFE
开关动作寿命	1亿
拧紧扭矩 [Nm]	20
系统接口	螺纹连接 G 1 外螺纹 密封锥面
注释
包装单位	1 件
电气连接
接口	接插件: 1 x M12; 触头: 镀金的

点击返回顶层

---

IFM易福门 PM1515和德国HOWD霍沃德 HWPB1 通用型压力变送器对比

电子压力传感器

PM1515

PM-006-REA12-A-ZVG/US



---

IFM易福门 PM1515的相关技术参数

产品特征 输出信号 模拟信号; IO-Link 测量范围 -1...6 bar -14.5...87 psi -100...600 kPa 系统接口 螺纹连接 G 1/2 外螺纹 密封锥面 应用 特殊的性能 镀金触点 测量元件 陶瓷电容式压力测量元件 温度监控 有 应用 flush mountable for the food and beverage industry 介质 粘稠介质或者含有颗粒物的液体; 液体和气体介质 介质温度 [°C] -25...125; (< 1 h: 150) 爆破压力最小值 120 bar 2900 psi 12000 kPa 抗压强度 50 bar 725 psi 5000 kPa 耐真空 [mbar] -1000 压力 相对压力 齐平安装 有 电气数据 工作电压 [V] 18...30 DC 绝缘电阻最小值 [MΩ] 100; (500 V DC) 防护等级 III 反相保护 有 Watchdog集成看门狗电路 有 2-线 电流损耗 [mA] 3.5...21.5 开机延迟时间 [s] < 1 3-线 电流损耗 [mA] < 45 开机延迟时间 [s] < 0.5 输出 输出数量 2 输出信号 模拟信号; IO-Link 模拟电流输出 [mA] 4...20; (可调整量程; 1:5) 负载最大值 [Ω] 700; (Ub = 24 V; (Ub - 9 V) / 21.5 mA) 短路保护 有 过载保护 有 测量/设定范围 测量范围 -1...6 bar -14.5...87 psi -100...600 kPa 测量值起点 -1...4.8 bar -14.5...69.6 psi -100...480 kPa 测量值终点 0.2...6 bar 2.9...87 psi -20...600 kPa 设定步距 0.002 bar 0.05 psi 0.2 kPa 出厂设定 ASP = 0.0 bar AEP = 6.0 bar   温度监控 测量范围 [°C] -25...150 测量范围 [°F] -13...302 精度/偏差 重复精度 [测量范围值的%] < ± 0,1; (温度波动< 10 K; Turn down 1:1) 特征曲线偏差 [测量范围值的%] < ± 0,5; (linearity incl. hysteresis and repeatability, limit value setting to DIN EN IEC 62828-1) 线性偏差 [测量范围值的%] < ± 0,15; (Turn down 1:1) 滞后偏差 [测量范围值的%] < ± 0,15; (Turn down 1:1) 长时间稳定性 [测量范围值的%] < ± 0,1; (Turn down 1:1; 每年) 温度系数零点 [测量范围值的百分比 / 10 K] < ± 0,1 (-25...85 °C); < ± 0,3 (85...150 °C) 温度系数量程 [测量范围值的百分比 / 10 K] < ± 0,1 (-25...85 °C); < ± 0,3 (85...150 °C) 温度监控 精确度 [K] ± 2.5 K +（0.045 x（环境温度 – 介质温度）） 反应时间 用于模拟量输出的阻尼 (dAA) [s] 0...4 2-线 阶跃函数响应时间 模拟输出 [ms] 30 3-线 阶跃函数响应时间 模拟输出 [ms] 7 温度监控 响应时间T05 / T09 [s] < 10 / < 25; (DIN EN 60751 水; > 0,9 m/s) 接口 通信接口 IO-Link 传递类型 COM2 (38,4 kBaud) IO-Link revision 1.1 SDCI标准 IEC 61131-9 外形 Smart Sensor ED2: Identification and Diagnosis (0x4000), Measurement Data Channel (0x800A) SIO模式 否 必需的mater port type A; (当针脚2未连接时: B) 处理周期最小值 [ms] 4.5 IO-Link压力分辨率 [bar] 0.002 IO-Link温度分辨率 [K] 0.2 IO-Link过程数据（周期性） 功能 位长 压力 16 温度 16 设备状态 4 IO-Link功能（非周期性） 应用特定标签; 内部温度 支持的DeviceID 运行方式 DeviceID 默认 1022 工作条件 环境温度 [°C] -25...80 存储温度 [°C] -40...100 外壳防护等级 IP 67; IP 68; IP 69K 认证/测试 EMC电磁兼容 DIN EN 61326-1   抗冲击 DIN EN 60068-2-27 50 g (11 ms) 抗震 DIN EN 60068-2-6 20 g (10...2000 Hz) MTTF [年] 322 UL认证 UL认证编号 J024 文件数量UL E174189 机械技术数据 重量 [g] 309.6 原材料 不锈钢(1.4404 / 316L); PTFE; FKM 材料(接液部件) 陶瓷 (99.9 % Al2 O3); 不锈钢(1.4435 / 316L); 表面特征值: Ra < 0,4 / Rz 4; PEEK; PTFE 开关动作寿命 1亿 拧紧扭矩 [Nm] 20 系统接口 螺纹连接 G 1/2 外螺纹 密封锥面 注释 包装单位 1 件 电气连接 接口 接插件: 1 x M12; 触头: 镀金的

点击返回顶层

---

关于IFM易福门 PM系列 的更多产品型号参考以下：

IFM 易福门 PS3208 PS3407 PS3417 PS4408 PS4407  PS3427  PS4208 PS3617 PS4506 PS4607 PS3607 PS4417 PS307A  PS308A PS317A

点击返回顶层
