IFM易福门 PI2204
和德国HOWD霍沃德 HWPB2 通用型压力变送器参数对比
点击查看以下IFM产品信息
PI2204 PT5401 PT5400 PT5500 PT5403 PT5402 PT5415 PT5414 PT5560 PT5501 PU5404 PT5301 PT5504 PU5401 PU5415 PU5400 PT5302 PT5503 PT5502 PT5494 PT5443 PT5412 PI2204 PI2204
PI2204 PI2203 PI2304 PI2303 PI2307 PI2309 PI2205 PI2207 PI2305 PI2306 PI2209 PI2206 PI2214

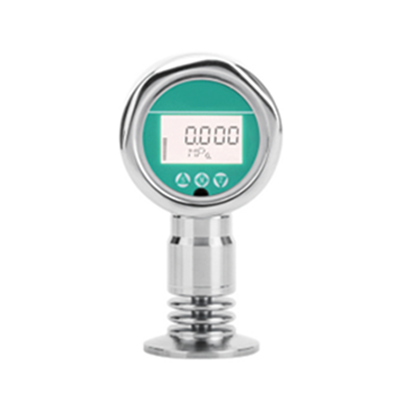

HOWD霍沃德 HWPB3 工业级卫生型压力变送器
Industrial-grade sanitary pressure transmitter
卫生型压力变送器，常被称为卫生型压力传感器，英文名称Hygienic Pressure Transmitter /Sanitary Pr essureSensor,是为了确保食品药品的卫生和安全，
确保食品药品不会通过接触的压力变送器与有毒、有害、有污染的物质成分或不适合混淆的物质接触和相混，与食品药品直接接触的压力变送器的材料、
结构、性能、加工(如焊接、抛光等)、洁净处理等方面都有着一系列的卫生要求，满足这些特殊要求就是卫生型压力变送器/卫生型压力传感器。
HWPB3卫生型单晶硅压力变送器满足以下一系列卫生要求:在材料无毒无害性要求方面，包括:根据不同条件要求选用不同等级不锈钢材料(304L、316L、 410、409、329) ;
所选用的各类聚合材料、各类橡胶弹性体材料、粘合剂、润滑剂、测量传导液材料、热隔离材料、外镀材料等不得含有毒有害成分、不得有有毒有害成分渗出或渗入等;
结构方面要求表面光洁、无死角，不易积垢残留、不易污染，容易冲洗(常采用快开卡箍接口)和容易灭菌消毒等;防染菌防污染方面要求有严格的密封隔离，
防毒、有害和污染物进入和泄出、耐高温消毒灭菌;加工方面要求有一-定的光洁度和焊接性;维护方面要求有合适的清洁剂、内外表面容易清洁、便于在位清洁(CIP) 和在位灭菌(SIP)等。
点击返回顶层
IFM易福门 PI2204和德国HOWD霍沃德 HWPB1 通用型压力变送器对比
PI2204
- 适用于食品和饮料行业的高温应用
- 耐用的不锈钢外壳，带有卫生的前方齐平设计
- 两线和三线连接技术
- 采用两线电流环路时可降低配线复杂度
- 集成的夹膜采用不锈钢膜片密封
IFM易福门 PI2204的相关技术参数
|
产品特征 |
| 输出信号 |
开关信号; 模拟信号; IO-Link; (可配置) |
| 测量范围 |
| -1...10 bar |
-14.5...145 psi |
-0.1...1 MPa |
|
| 系统接口 |
Clamp DN40 (1,5") DIN 32676 (ISO 2852) |
|
应用 |
| 特殊的性能 |
镀金触点 |
| 应用 |
可齐平安装，适用于食品饮料行业 |
| 介质 |
粘稠介质或者含有颗粒物的液体; 液体和气体介质 |
| 介质温度 [°C] |
-25...200 |
| 爆破压力最小值 |
|
| 抗压强度 |
|
| 压力 |
相对压力; 真空 |
|
电气数据 |
| 绝缘电阻最小值 [MΩ] |
100; (500 V DC) |
| 防护等级 |
III |
| 反相保护 |
有 |
| Watchdog集成看门狗电路 |
有 |
|
2-线 |
| 工作电压 [V] |
20...32 DC |
| 电流损耗 [mA] |
3.6...21 |
| 开机延迟时间 [s] |
1 |
|
3-线 |
| 工作电压 [V] |
18...32 DC |
| 电流损耗 [mA] |
< 45 |
| 开机延迟时间 [s] |
0.5 |
|
总的输入/输出 |
| 输入和输出总数 |
数字输出数量: 2; 模拟输出数量: 1 |
|
输出 |
| 输出数量 |
2 |
| 输出信号 |
开关信号; 模拟信号; IO-Link; (可配置) |
| 电气设计 |
PNP/NPN |
| 数字输出数量 |
2 |
| 输出功能 |
常开/常闭; (可设定参数) |
| 模拟输出数量 |
1 |
| 模拟电流输出 [mA] |
4...20, 可逆; (可调整量程) |
| 短路保护 |
有 |
| 短路保护类型 |
脉冲 |
| 过载保护 |
有 |
|
2-线 |
| 负载最大值 [Ω] |
300 |
|
3-线 |
| 开关量输出DC电压降最大值 [V] |
2 |
| 开关量输出DC的持续电流负载 [mA] |
250 |
| 开关频率DC [Hz] |
125 |
| 负载最大值 [Ω] |
(Ub - 10 V) / 20 mA |
|
测量/设定范围 |
| 测量范围 |
| -1...10 bar |
-14.5...145 psi |
-0.1...1 MPa |
|
| 开关点, SP |
| -0.98...10 bar |
-14.2...145 psi |
-0.098...1 MPa |
|
| 复原点, rP |
| -1...9.98 bar |
-14.5...144.7 psi |
-0.1...0.998 MPa |
|
| 测量值起点 |
| -1...7.5 bar |
-14.5...108.7 psi |
-0.1...0.75 MPa |
|
| 测量值终点 |
| 1.5...10 bar |
21.8...145 psi |
0.15...1 MPa |
|
| 设定步距 |
| 0.01 bar |
0.1 psi |
0.001 MPa |
|
| 出厂设定 |
| |
SP1 = 2.50 bar |
rP1 = 2.30 bar |
| |
SP2 = 7.50 bar |
rP2 = 7.30 bar |
| |
ASP = 0.00 bar |
AEP = 10.00 bar |
|
|
精度/偏差 |
| 开关点精度 [测量范围值的%] |
< ± 0,2; (Turn down 1:1) |
| 重复精度 [测量范围值的%] |
< ± 0,1; (温度波动< 10 K; Turn down 1:1) |
| 特征曲线偏差 [测量范围值的%] |
< ± 0,2; (Turn down 1:1 , 线性，包括滞后及重复精度 , 符合DIN EN IEC 62828-1的限值设置) |
| 线性偏差 [测量范围值的%] |
< ± 0,15; (Turn down 1:1) |
| 滞后偏差 [测量范围值的%] |
< ± 0,15; (Turn down 1:1) |
| 长时间稳定性 [测量范围值的%] |
< ± 0,1; (Turn down 1:1; 每年) |
| 温度系数零点 [测量范围值的百分比 / 10 K] |
< ± 0,2; (0...200 °C) |
| 温度系数量程 [测量范围值的百分比 / 10 K] |
< ± 0,15; (0...200 °C) |
|
反应时间 |
| 用于开关量输出的阻尼dAP [s] |
0...30 |
| 用于模拟量输出的阻尼 (dAA) [s] |
0.01...99.99 |
|
2-线 |
| 阶跃函数响应时间 模拟输出 [ms] |
45 |
|
3-线 |
| 开关输出(dAP)响应时间最小值 [ms] |
3 |
| 阶跃函数响应时间 模拟输出 [ms] |
7 |
|
接口 |
| 通信接口 |
IO-Link |
| 传递类型 |
COM2 (38,4 kBaud) |
| IO-Link revision |
1.0 |
| SDCI标准 |
IO-Link Communication Specification, Version 1.0, January 2009, Ordner No: 10.002 |
| 外形 |
无轮廓 |
| SIO模式 |
有 |
| 必需的mater port type |
A |
| 模拟过程数据 |
1 |
| 二位输出过程数据 |
2 |
| 处理周期最小值 [ms] |
2.3 |
| 支持的DeviceID |
|
|
工作条件 |
| 环境温度 [°C] |
-25...80 |
| 注意环境温度 |
|
| 环境温度 [°C] |
-25...65 |
| 注意环境温度 |
|
| 存储温度 [°C] |
-25...100 |
| 外壳防护等级 |
IP 67; IP 68; IP 69K |
|
认证/测试 |
| EMC电磁兼容 |
| DIN EN 61000-6-2 |
|
| DIN EN 61000-6-3 |
|
|
| 抗冲击 |
| DIN EN 60068-2-27 |
50 g (11 ms) |
|
| 抗震 |
| DIN EN 60068-2-6 |
20 g (10...2000 Hz) |
|
| MTTF [年] |
142 |
| 注意许可证 |
|
|
机械技术数据 |
| 重量 [g] |
1053 |
| 原材料 |
不锈钢(1.4404 / 316L) 不锈钢(1.4404 / 316L); 不锈钢(1.4435 / 316L) 不锈钢(1.4404 / 316L); PBT; PEI; PFA |
| 材料(接液部件) |
不锈钢(1.4435 / 316L) 不锈钢(1.4404 / 316L) |
| 开关动作寿命 |
1亿 |
| 系统接口 |
Clamp DN40 (1,5") DIN 32676 (ISO 2852) |
| 接液部件的表面特性Ra/Rz |
< 0.38 / - |
| 用于压力转移的填充液 |
NEOBEE（食品级，符合FDA规范） |
| 膜片直径 [mm] |
34 |
|
显示器/操作件 |
| 显示 |
| 显示单位 |
LED, 绿色 |
| 开关状态 |
LED, 黄色 |
| 功能显示 |
字母数字显示, 4位数字 |
| 测量值 |
字母数字显示, 4位数字 |
|
| 显示单位 |
bar; psi; MPa; 测量范围值的% |
|
注释 |
| 包装单位 |
1 件 |
|
电气连接 |
| |
接插件: 1 x M12; 触头: 镀金的 |
